隨著PDA、移動電話、數碼相機、打印機等消費類產品的普及，用于這些設備與電腦、或設備與設備之間的高速數據傳輸技術越來越受到人們的關注。以往以計算機為核心的數據傳輸結構，非常不利于USB，總線在嵌入式行業的應用，也不適用于野外作業，而OTG技術的推出則可實現在沒有PC的情況下，設備與設備之間的數據傳輸，它拓展了USB技術的應用范圍。本文采用的設計方案是基于Philips公司的ISP1362 OTG控制芯片，參照最新的USB OTG技術規范，設計了一種遵循USB協議的主／從機系統。
　　1 ISP1362芯片的內部結構

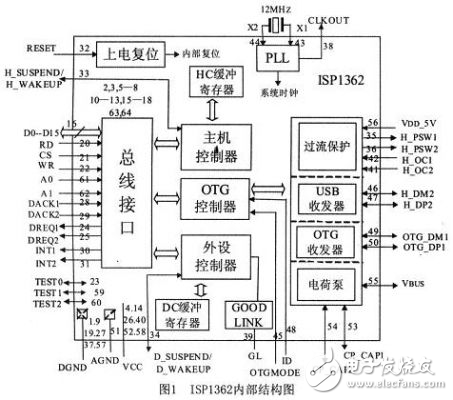

　　Philips公司的ISP1362是一款符合USB 2．0總線協議的接口芯片，內部有3個USB控制器一主機控制器、設備控制器和OTG控制器。其中，主機控制器具備高度優化的USB主機功能；設備控制器則具有多達14個可編程端點，又可以被配置成雙緩沖端點進一步提高吞吐量：而OTG控制器主要提供包括監控和轉換功能在內的所有OTG控制。ISP1362內部構造如圖1所示。
　　
　　2 USB OTG主／從機系統設計
　　USB OTG主／從機系統設計包括硬件設計和軟件設計兩大模塊。其中硬件電路主要是USB接口電路板的設計；軟件設計包括設備初始化、系統的功能設計、設備驅動程序設計等，下面分別介紹系統軟、硬件系統的設計方法。
　　2．1 系統硬件電路設計
　　USB OTG主／從機設計的硬件電路如圖2所示，圖中ATmega 32的PD口和IPA口用于控制ISP1362的時序，PB口和PC口則用于與ISP1362的D［0．．15］進行數據交換。ISP1362芯片有Port1和IPort2兩個USB接口。Port1是個綜合接口，可以配置成downstream、upstream或者是OTG；Port2是作為固定的downstream，主要接一般的USB設備。當ISP1362做主機時，主機內部的寄存器通過檢測其相應狀態寄存器的值就可以判斷是Port1還是Port2接了設備，從而進行相應的處理。
