移動數據處理傳輸系統主要應用在小型或便攜儀器上。它能夠采集、處理和并通過無線移動網傳送和接收數據。由于無線移動網的費用，應使移動數據處理傳輸系統有較強的實時數據處理和數據壓縮功能，以減少通過移動網傳送和接收數據量。另外由于儀器具有體積小、便于攜帶、較長的工作時間，電池供電等特點，因而要求移動數據處理傳輸系統有較低的功耗。為達到上述目的，本文設計了一種基于Ti公司低功耗DSP芯片和Cygnal低功耗的混合信號系統級單片機移動數據處理傳輸系統。

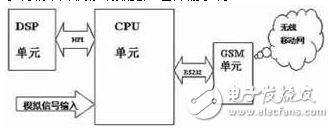

　　圖1移動數據處理傳輸系統

　　該移動數據處理傳輸系統（見圖1）由三個主要DSP單元、CPU單元，GSM單元組成。經放大、濾波后模擬信號送入CPU單元進行A/D轉換。CPU單元將A/D轉換后的模擬信號通過HPI總線送入DSP單元進行多種數據處理和數據壓縮等大量的和高速的運算（例如：FFT、小波變換、濾波、模式識別、編碼壓縮等）。運算的結果再通過HPI總線送入CPU單元。CPU單元還可對由DSP單元送來的信號再進行簡單的處理、分析。CPU單元還分別控制其他輔助單元（例：鍵盤單元、時鐘單元、LCD單元、LED單元等）工作。CPU單元通過串口控制GSM單元通過無線移動網傳送和接收數據。所以移動數據處理傳輸系統實際是一個以CPU為核心的數據采集、處理系統和傳輸系統。
