手把手教你做彩鈴電子時鐘
手把手教你做彩鈴電子時鐘
-----按鍵的使用
這一章，我們給大家講一下按鍵，單純的說按鍵沒啥意義，要用起來，才能學會，主要是結合第11章節PCF8563的使用，來做一個可以調節的電子時鐘。 本章主要有以下內容：
? 按鍵硬件接口電路配置
? 軟件模塊程序
? 軟件代碼編寫
l 按鍵硬件接口電路配置

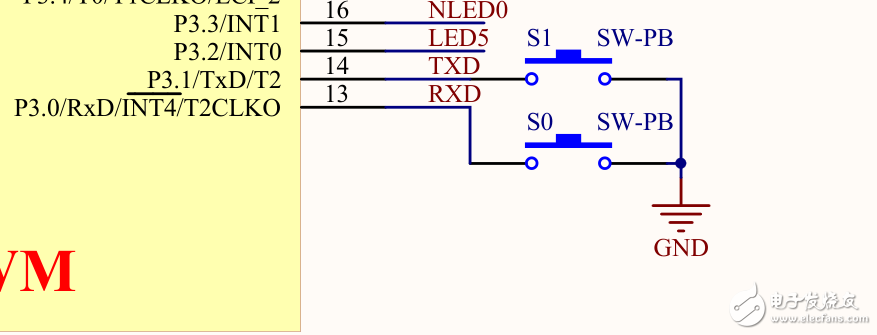

從電路圖上可以看出，我們的按鍵接在了P3.0.P3.1引腳上，因為P3.0，P3.1是單片機的串口，還要兼顧下載程序的功能，按鍵不使用的時候，是斷開的，所以對下載沒有任何影響。
在STC89C52上，我們可以加一個10K的上拉電阻，這個我們連上拉電阻都省了，用萬用表測量引腳上的電壓是5V，弱上拉的狀態，按鍵按下的時候?qū)⒁_拉低，程序可以識別。
l 軟件模塊程序
我們這個程序是移植自金沙灘宋老師，采用的是定時掃描法，程序通用性很強，長按鍵，短按鍵均能實現，這個程序要占用一個定時器不斷掃描，推薦給大家，具體代碼見按鍵的使用。
