本次設計在以STC89C52單片機為核心的系統板上利用C語言設計電子定時器。該電子定時器能定時給電器供電或斷電，最大定時時間可以長達六十分鐘且可以再一分鐘到六十分鐘之間任意調節時間長短，操作使用方便。采用STC89C52單片機控制，5位共陽數碼管顯示時間，蜂鳴器提示，繼電器作電器電源輸出控制。該定時器可預置定時時間，可通過矩陣鍵盤上的四個按鍵來選定定時器預定時間和開始和暫停，然后結合繼電器對電器進行供電和斷電；利用單片機內部的定時器T0，成功實現了計時器的計時功能；本電子定時器會在定時時間到達零時通過蜂鳴器進行報警，以此提醒用戶電器即將斷電，方便用戶對電器進行其它的操作。

　 STC89C52與8255路設計

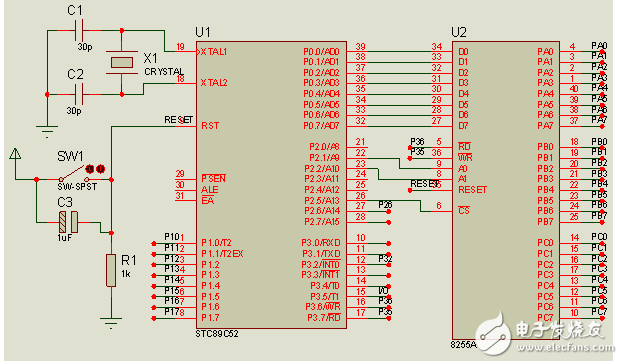

　　在本次設計中，需用到多個輸出端口，所以熟悉單片機的接口也是至關重要的。本系統采用8255I/O擴展，P0、P2口為總線控制I/O擴展；在擴展的IO口中，PA口作為數碼管的位選端口；PB作為數碼管的段選端口；P1^2口連接繼電器，P3口分別用以控制各個中斷、蜂鳴器等各個模塊的控制。在XTAL2引腳和XTAL1引腳之間接有一塊12M的晶振，從而使芯片內部的定時器能實現計時功能。單片機接口分配電路如圖3所示：

　　圖 3 STC89C52與8255電路設計
