電路的仿真

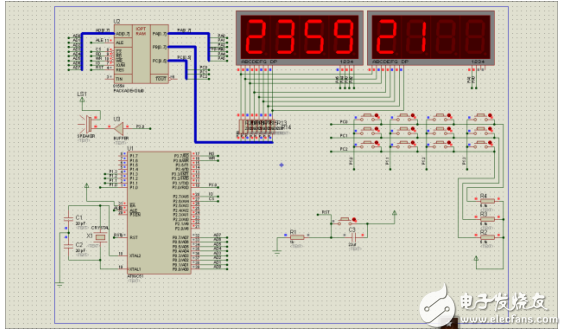

　　熟悉了各部分的原理就是連接電路圖，參照各芯片的引腳圖在proteus的仿真軟件上開始連接電路圖。通過自己的努力、同學的幫助和在網上查找的資料，終于在仿真軟件上實現了設計所要求的內容。電路圖如下圖所示：

　 電路板的焊接

　　在仿真成功后，我們終于開始了電路板的焊接。本以為焊接只要按照圖焊好就行了，應該很容易。但是焊了一會兒之后就知道這不是一件輕松的活。因?yàn)槲覜]有做一部分就檢查一部分，我花了很久的時間一次性把所有的連線都焊好了。焊好之后，我興致勃勃拿去接通電源，接通之后發現根本不是那么回事。我自己又檢查了幾遍發現沒什么問題，我就有點為難了，不知道怎么辦。我找了一個以前焊接過這電路板的同學幫我檢查了一遍，他說我的最嚴重的問題就是存在很多的虛焊，他說這是焊接中很容易出現的問題，特別是我們這些以前沒焊過的。老師在我們焊電路板之前也提醒我們要注意虛焊，但是我沒怎么注意。那同學幫我指出那些應該重新焊的地方后，我有重新好好的焊接了一遍。焊好之后我又拿去接電源，但是還是失敗了。那同學又要我檢查一下地線和電源線是否接好，我一檢查才知道我有幾根地線沒接。我接好之后，再拿去接電源，發現我的電路板能按照要求的跳動了。我心情很高興。因?yàn)槲医泳€接的比較快，所以我的線接的比較亂。我稍微把線整理了一下，又拿去試驗，結果又壞了。我又開始檢查，但是檢查了幾遍還是那個結果。我又找同學幫我檢查，他檢查了好久也沒發現，后來他說應該是我的線不穩定，他幫我動了一下線，我的終于又好了。在他檢查的過程中我也學到了好多檢查電路的方法。經過幾天的努力，我終于把電路板也焊好了。
