ATmega128系列單 片機具有處理速度快 ，內部功能模塊豐富等優 點，其數據吞 吐率可高達 1MIPS／MHz，能夠很好地緩解系統在功耗與處理速度上的矛盾。而 0V6620作為一種數字攝像頭 ，避免了傳統模擬攝像頭的消耗 MCU資源 、功耗大等缺點。文 中正是基于這些特點 ，采用 ATmega128單片機 ，將軟件程序通過 ISP下載到 AVR單片機后，按照原理圖連接好電路板及實物 ，通過 0V6620攝像頭采集一幅圖像 ，傳輸?shù)?AVR單片機 ，再對圖形進行一定的處理。實驗證明所設計的硬件系統能夠?qū)崿F(xiàn)圖像的采集 、處理以及通信 的功能，提高了’圖像采集與通信 的速率，并保持 了較好的圖像穩定度。

　 單片機與PC機串行通信

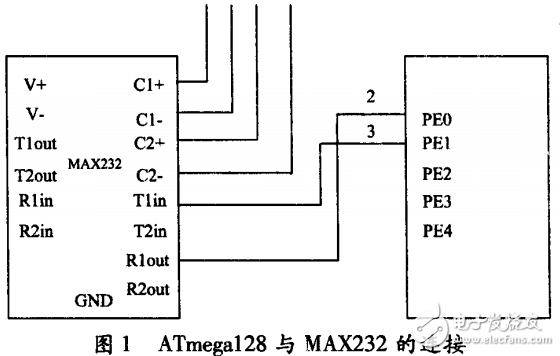

　　大部分的AVR芯片都含有一個硬件串行通 信接口 UART，利用該接 口可 以實現控制 系統 與Pc的通信構成 RS232的 網絡 ，AVR系統輸 出 圖像 就可以在Pc機的屏幕 上顯示 。本 系統 中兩端設 備 的串 口只連接收 、發 、地三根線 ，三線 方式 即可滿足 要求 。單 片機串行 口的 TXD、RXD和 GND經 電平 轉換 分別 與計 算機 的 RXD、TXD和 SG相連 ，進 行全雙 工通 信 ，具體實現電路如圖 1所示 ：
