本設計的理論基礎是單片機技術基礎，微機原理，模擬和數子電路。比如AT89C51芯片的一些工作原理是在MCS—51的基礎上通過改進完成的。8255芯片的工作方式是在微機原理介紹的。三極管和74LS154的工作原理也分別在模擬和數子電路里介紹過。

　　通過本設計不僅把以前學過的知識重新溫習，而且在查閱課外資料時還有好多芯片都是以學過的芯片為基礎，并且在其基礎上改進和完善的。通過這次畢業設計使我在學校學習的理論知識和實際應用有機地結合起來，同時也能培養我獨立思考、勇于創新的科學態度和鉆研精神，為我將要踏上工作崗位做一次提前的鍛煉。

　　工作原理

　　利用單片機進行LED漢字顯示平設計與制作是利用單片機控制技術，編寫程序，通過程序控制LED的顯示，顯示所要顯示的內容。技術線路為通過程序控制AT89C51芯片輸出高低電平，高低電平控制分別控制LED的亮和滅，最終達到所要顯示的內容。在顯示電路中，主要靠按鍵來實現各種顯示要求的選擇與切換。

　　本設計介紹一種實用的漢字顯示屏的制作，考慮到電路元件的易購性，沒有使用8*8的點陣發光管模塊， 而是直接使用了256個高量度發光管，組成了16行16列的發光點陣。同時為了降低制作難度， 僅作了一個字的輪流顯示，實際使用時可根據這個原理自行擴充顯示的字?jǐn)?shù)。

　　我們把行列總線接在單片機的IO口，然后把掃描代碼送入總線，就可以得到顯示的漢字了。但是若將LED點陣的行列端口全部直接接入89C51單片機，則需要使用32條IO口，這樣會造成IO資源的耗盡，系統也再無擴充的余地。因此，我們?cè)趯?shí)際應用中只是將LED點陣的16條行線直接接在P0口和P2口，至于列選掃描信號則是由4-16線譯碼器74LS154來選擇控制，這樣一來列選控制只使用了單片機的4個IO口，節約了很多IO資源，為單片機系統擴充使用功能提供了條件?？紤]到P0口必需設置上拉電阻，我們采用4.7 kΩ排電阻作為上拉電阻。

　 ? ?總體設計

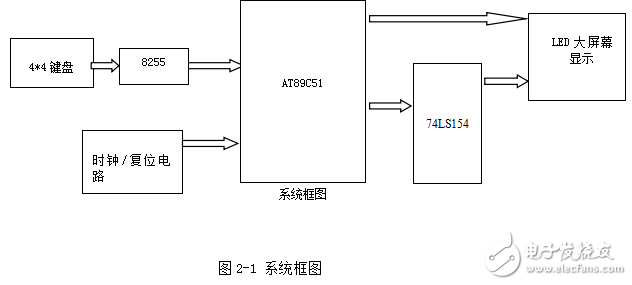

　　有上述工作原理，我畫出來該系統的框圖。設計總體框圖如圖：
