直流恒流源的輸出電流，是相對穩定而非絕對不變的，它只是變化很小，小到可以在允許的范圍之內。產生變化的原因是多方面的，主要有以下幾個因素：（1）電網輸入電壓不穩定所致 電網供電有高峰期和低谷期，不可能始終穩定如初。（2） 由負載變化形成的 比如負載短路，負載電流會很大，電源的輸出電壓會趨于接近于零，時間一長還會燒壞電源。（3）由穩定電源本身?xiàng)l件促成的 構成穩定電源的元器件質量不好，參數有變化或完全失效時，就不可能有效地調節前兩種原因引起的波動。（4）元器件因受溫度、濕度等環境影響而改變性能也會影響穩定電源的輸出不穩。恒流源設計中主要針對以上第3和第4 個因素設計了基于數字控制的直流恒流源，可以提高恒流源輸出電流的穩定性。

　　數字控制直流電流源系統工作原理

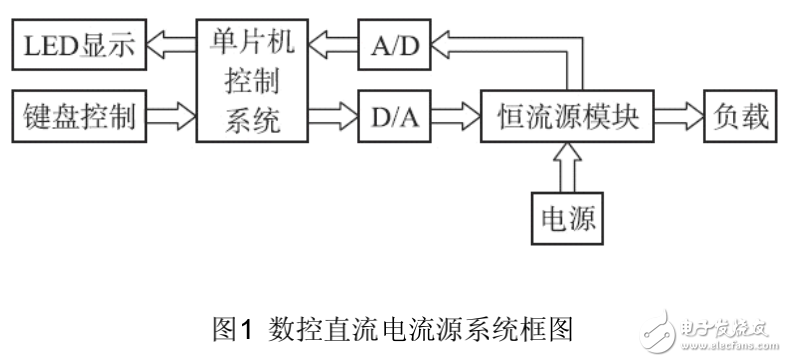

　　本論文設計了基于單片機的數控恒流源，該系統由恒流源主電路和單片機最小系統組成，其中單片機最小系統主要由單片機控制單元、A/ D 和 D/ A 轉換模塊以及負載及鍵盤顯示模塊組成，系統結構框圖如圖1所示。單片機控制系統以單片機 AT89S52 為核心，高精度12 bit A/ D 芯片 AD1674 實現采樣輸入，12 bitD/ A 芯片 DAC1230 產生控制輸出，實現了輸出電流的精確設定和檢測，系統還設置了串口通訊功能。技術指標：輸入電壓180 V ~250 V/50 Hz，輸出電流范圍為20 ~2 000 mA，具有“ +”、“ -”步進調整功能，步進《=10 mA;輸出電流最大偏差小于1 mA，紋波電流小于0. 05 mA.數控直流電流源系統框圖如圖1 所示。
