以單片機MSP430F449為控制核心，設計了一個SV單電源供電的低噪聲寬帶放大器。采用單位增益穩定低噪聲運放OPA820作為前級放大，高速運放THS3091作為末級放大，其中利用DC-DC變換器TPS61087將SV電壓轉化為18 V從而為末級放大電路供電。此外，系統還采用12位高速A/D轉換器ADS803實現了測量并數字顯示放大器輸出電壓峰峰值的功能，測量誤差小于5%。本系統最高電壓增益達到43 dB，上限及下限截止頻率達到15 MHz和20 Hz，在50 n負載上，最大不失真輸出電壓峰峰值為4.2 V。系統的輸出噪聲小于200 mV。

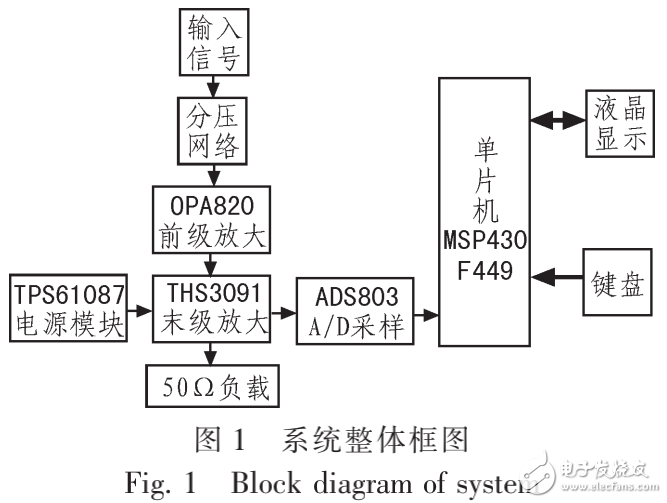

本系統由前級放大、電壓轉換、功率放大和峰值檢波4部分組成，整體實現框圖如圖1所示。輸入端通過分壓網絡將信號源輸出信號變?yōu)榉宸逯?0 mV小信號?？紤]到多級放大會引入更大的噪聲，系統只采用兩級放大。前級放大采用OPA820．并采用反相輸入法以提高通頻帶，可將小信號放大12倍。末級放大用高速運放TH53091實現，可使頻帶在20 Hz-10 MHz的前提下，總增益達140倍。TPS61087電源模塊將SV電壓轉化為18 V給末級THS3091功率放大模塊供電。峰峰值酌測量南程序?qū)崿F(xiàn)，并通過液晶顯示。
