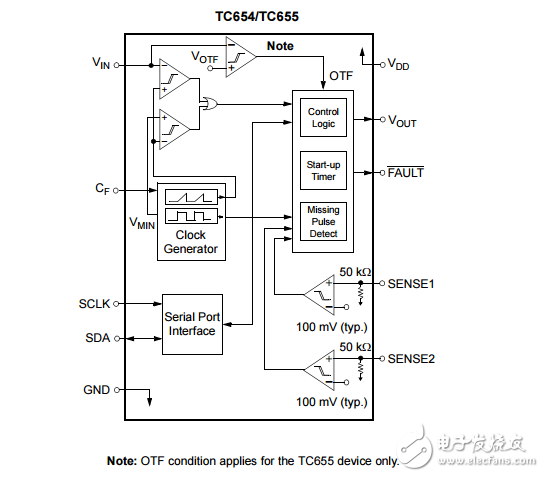

tc654和tc655 PWM模式風扇速度控制器用于直流無刷風扇FanSense技術。這些裝置實現溫度比例風扇速度控制，降低噪音風扇噪音和增加風扇壽命。VIN的電壓（引腳1）代表溫度，通常由外部熱敏電阻或電壓輸出溫度傳感器提供。PWM輸出（VOUT）是調整在30%和100%之間，根據VIN的電壓。PWM占空比，也可通過SMBus讓風扇轉速控制，無需外部熱敏電阻。如果VIN不接，該tc654 / tc655將開始在39.33%個默認的工作周期驅動風扇。詳情見第4.3節“風扇啟動”。在正常的風機運行時，脈沖列車是指（引腳8）和公司（引腳7），tc654 / tc655使用這些脈沖來計算每分鐘的轉數（RPM）風扇，風扇轉速數據是用來檢測一個破舊，熄火，打開或連接的風扇。RPM級別以下的用戶可編程閾值使tc654 / tc655斷言邏輯低報警信號（故障）。默認閾值為500轉。另外，如果這種情況發生，f1f（位0《0》）或F2F（位1《0》）在身份登記也將被設置為“1”。超溫情況時表示，在VIN的電壓超過2.6v（典型），tc654 / tc655設備顯示設置光學傳遞函數（點5）在狀態登記為“1”，tc655裝置也拉低的斷層線在溫度過高的情況。的tc654 / tc655設備在一個10引腳MSOP封裝可消耗150μ在運行期間。該設備還可以進入低功耗關斷模式（5μ，典型值）由設置在配置登記相應的位。這些設備的操作溫度范圍是40°C + 85oC.
