      AD8120原文資料數據手冊PDF免費下載(三通道寬帶偏斜延遲補償IC)

      2017-10-28 | rar | 0.35 MB | 次下載 | 免費

      資料介紹

      　　AD8120是一款三通道寬帶偏斜延遲補償IC，可校正視頻信號在5類或6類非屏蔽雙絞線電纜中傳輸所導致的時間失配。大部分類型多線對UTP電纜的各線對使用不同的對絞率，以便使線對之間的串?dāng)_最小，因此各線對之間會存在偏斜。因此，一些線對比另一些線對要長；對于較長的電纜，兩個線對之間的傳播時間差可能會達到數十納秒以上。

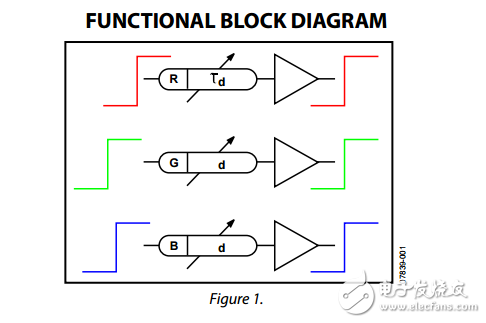

      　　AD8120內置三條延遲路徑，可提供最長50 ns的寬帶延遲，采用64步數字控制或模擬控制進行調整，增量為0.8 ns。AD8120所用的延遲技術可極大地降低輸出噪聲和失調。它具有106 MHz至152 MHz的寬帶寬范圍，依據延遲設置而定。這種高輸出帶寬能力使該器件非常適合通過UTP電纜接收高分辨率視頻的應用。

      　　通過AD8120內部的邏輯電路，可以對各條路徑進行單獨延遲控制。利用標準四線式SPI總線、標準I2C 總線，或者將三個模擬控制電壓施加于VCR、VCG和VCB 引腳，可以獨立設置這三條路徑各自的延遲時間。模擬控制為不具備數字控制功能的系統提供了一種簡便的解決方案，最簡單的是電位計控制。

      　　AD8120主要配合三通道UTP均衡器AD8123使用，針對通過UTP傳輸視頻的應用而設計，但也可用于其它要求類似可控制寬帶延遲的應用。

      　　AD8120采用5 mm × 5 mm、32引腳LFCSP封裝，額定工作溫度范圍為-40°C至+85°C工業溫度范圍。
      AD8120原文資料數據手冊PDF免費下載(三通道寬帶偏斜延遲補償IC)

      IC 寬帶 AD8120
