AD9980是一款完整的8位、95 MSPS、單芯片模擬接口，針對捕獲YPbPr視頻和RGB圖形信號進行了優化。他的編碼速率達95 MSPS，具有200 MHz全功率模擬帶寬，支持所有高清電視視頻模式和最高達XGA（1024 × 768，85 Hz）的圖形分辨率。

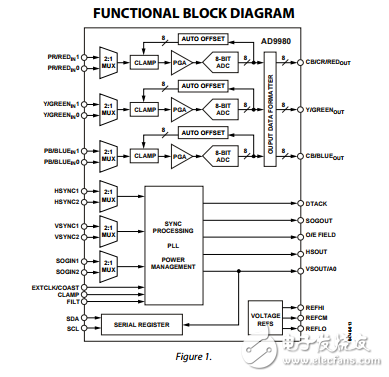

　　AD9980內置一個95 MHz三通道ADC，其中具有內部基準電壓源、鎖相環（PLL）、可編程增益、失調和箝位控制功能。用戶僅需提供3.3 V和1.8 V電源和模擬輸入。三態CMOS輸出可以采用1.8 V至3.3 V電源供電。

　　AD9980的片內PLL從三級同步信號（用于YPbPr視頻）或水平同步信號（用于RGB圖形）產生采樣時鐘。采樣時鐘輸出頻率范圍為10 MHz至95 MHz。PLL時鐘抖動在95 MSPS時為9%或以下峰峰值（典型值）。

　　內部產生Coast信號時，PLL可以在無同步輸入的情況下維持其輸出頻率。利用32級采樣時鐘相位調整功能，可以維持輸出數據、同步和時鐘相位之間的關系。

　　通過自動失調特性，可以自動恢復信號基準電平，并自動校準消除三個通道之間的失調偏差。AD9980還能針對復合同步和綠同步（SOG）應用提供完全同步處理。箝位信號既可以在內部產生，也可以由用戶通過CLAMP輸入引腳提供。

　　AD9980采用先進的CMOS工藝制造，提供80引腳無鉛表貼塑封LQFP封裝，節省空間。額定溫度范圍為0℃至+70℃。
