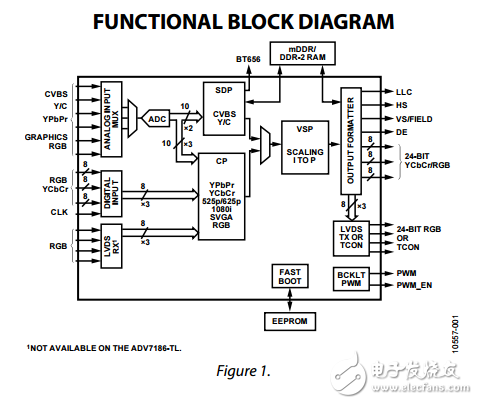

ADV7186是一款高性能、單芯片、多格式視頻解碼器和處理器，集成LVDS Tx和LVDS Rx。ADV7186模擬前端包含一個高速、10位ADC，將模擬視頻信號數字化。ADV7186模擬前端最高支持SVGA（60 Hz時800 × 600）的輸入分辨率。ADV7186包含48個像素引腳，其中24個為輸入，24個為輸出。

　　ADV7186BBCZ-T包含與ADV7186BBCZ相同的特性，只不過用TCON（LCD時序控制）輸出代替LVDS Tx輸出，且不支持LVDS Rx。

　　ADV7186BBCZ-TL是ADV7186BBCZ-T的降低功能版本，不支持外部SDRAM。其他功能都與ADV7186BBCZ-T相同。

　　該多格式解碼器包含一個標清處理器（SDP），支持將復合視頻或S視頻輸入信號形式的PAL、NTSC和SECAM標準信號轉換為數字ITU-R BT.656格式。

　　ADV7186內置一個主分量處理器（CP），可處理YPrPb和RGB分量格式，包括RGB圖形。ADV7186模擬前端支持將RGB/YPbPr視頻信號解碼為數字YCbCr或RGB像素輸出流。支持的分量視頻包括525i、525p、625i、625p、720p和1080i等標準，同時支持QVGA到SVGA圖形速率。

　　CP內核也能以最高WXGA的分辨率處理輸入像素引腳或LVDS Rx的視頻。

　　視頻信號處理器可執行邊沿自適應場內去隔行，從而確保卓越的低角邊沿以及抗閃爍濾波性能。視頻信號處理器允許在常見視頻分辨率之間縮放，最高可提供WXGA輸出（輸出幀速率始終等于輸入場/幀速率）。ACE可改善視覺細節。翻轉/鏡面能力可對不同的相機安裝方向進行補償。

　　獨立的BT.656通道允許訪問SD和CP內核的輸出。同時，輸出像素總線或LVDS Tx可逐出通過輸入像素總線或LVDS Rx總線接收到的視頻數據。僅在ADV7186BBCZ的情況下，用于BT.656通道的引腳與外部存儲器接口共享。在ADV7186BBCZ-T和ADV7186BBCZ-TL的情況下，用于獨立BT.656通道的引腳與外部存儲器接口和TCON［10:0］引腳共享，允許用戶根據喜好進行選擇。

　　ADV7186可接受主畫面上高達兩層的疊層。疊層的來源可能是TTL/LVDS Rx和/或EEPROM位圖、低成本疊層。這些疊層可以使用α混合和色度鍵疊加在輸入視頻流上。

　　除了完全疊層功能外，ADV7186還支持無需外部存儲器的低成本疊層功能。此特性允許使用一個前景和一個背景顏色覆蓋顯示器的預定義部分，從而可在觀看視頻時顯示警告或信息橫幅。

　　LCD控制器功能包括使ADV7186BBCZ-T和ADV7186BBCZ-TL可驅動純玻璃面板的TCON信號PWM背光控制具有可編程調光比例。為了補償視頻系統中的非線性，ADV7186允許一個32點伽瑪校正曲線獨立施加在每個輸出通道上（RGB或YcbCr）。

　　如果引導時間很重要，ADV7186具有硬件自配置快速啟動特性，允許上電后直接顯示視頻。存儲在EEPOM中的位圖也可在上電時加載并顯示。

　　ADV7186W型號通過了汽車應用認證。
