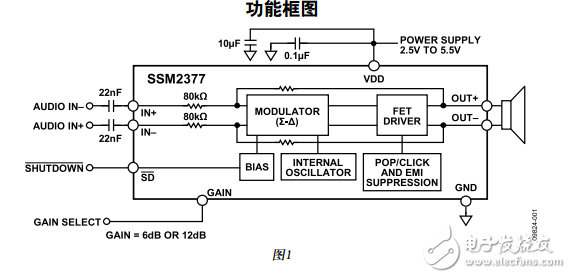

SSM2377是一款高集成度，高效率的Class-D音頻運放。針對移動電話應用而實現的最高性能設計。應用電路只需極少的外部器件，采用2.5 V至5.5 V單電源供電。采用5.0 V電源供電時，它能夠提供2.5 W連續輸出功率，驅動4 Ω負載，總諧波失真加噪聲（THD + N）小于1%。 SSM2377采用高效率、低噪聲調制方案，無需外部LC輸出濾波器。即使輸出功率較低時，該調制方案也能以高效率工作。采用5.0 V電源時，SSM2377能夠以92%的效率將1.4 W功率驅動到8Ω負載，信噪比（SNR）大于100 dB。與其它D類架構相比，采用擴頻脈沖密度調制（PDM）可提供更低的電磁輻射。擴頻PDM固有的隨機特性可以避免多個互相靠近的放大器發生時鐘交調（差頻效應）。 SSM2377產生的EMI輻射極低，大幅降低了D類輸出（特別是100 MHz以上）的輻射。SSM2377通過了FCC B類輻射發射測試，測試使用50 cm無屏蔽揚聲器電纜，無任何外部濾波。 SSM2377的超低EMI輻射特性也有助于解決天線和RF靈敏度問題。通過將GAIN引腳連接至VDD引腳或GND引腳，可以將該器件配置為6 dB或12 dB增益設置。輸入阻抗為固定值80 kΩ，與增益選擇無關。 SSM2377具有微功耗關斷模式，關斷電流為100 nA（典型值）。對SD引腳施加邏輯低電平可以使能關斷模式。該器件還內置爆音與咔嚓聲抑制電路，可以使器件開啟和關閉期間輸出端的電壓突波最小，從而降低啟動和停用時的聲頻噪聲。此外還內置輸入低通濾波，用于抑制對 PDM調制器的帶外噪聲干擾。 SSM2377的額定溫度范圍為?40°C至+85°C工業溫度范圍。它內置熱關斷和輸出短路保護功能，采用9引腳、0.4 mm間距、1.2 mm x 1.2 mm、無鹵晶圓級芯片規模封裝（WLCSP）。
