數字視頻監控系統是以計算機或嵌入式系統為中心、視頻處理技術為基礎，是符合圖像數據壓縮的國際標準。綜合利用圖像傳感器、計算機網絡、自動控制和人工智能等技術的一種新型監控系統。由于數字視頻監控系統對視頻圖像進行了數字化，所以與傳統的模擬監控系統相比，數字監控具有許多優點。數字化的視頻系統可以充分利用計算機的快速處理能力，對其進行壓縮、分析、存儲和顯示。數字化視頻處理技術提高了圖像的質量與監控效率，使系統易于管理和維護。整個系統是模塊化結構，體積小，易于安裝、使用和維護。正是由于數字視頻監控技術具有傳統模擬監控技術無法比擬的優點，而且符合當前信息社會中數字化、網絡化和智能化的發展趨勢，所以數字視頻監控技術正在逐步取代模擬監控技術，廣泛應用于各行各業。嵌入式系統以體積小、實時性強、性價比高、穩定性好等特點在社會的各個領域中得到了廣泛應用。筆者設計的一種嵌入式系統，以WinCE操作系統和ARM硬件平臺為核心實現了對現場的實時監控，并通過無線網絡把視頻圖像傳輸?shù)街鳈C(jī)端，以實現分析、存儲和顯示等功能。
　　1 系統設計
　　本系統主要由操作系統定制、視頻圖像采集、視頻圖像無線傳輸三部分組成。系統的核心芯片選用基于ARM920T內核的S3C2410嵌入式微處理器，軟件環境選用Microsoft Windows CE操作系統。系統首先通過USB攝像頭采集現場實時視頻信息，并對其進行壓縮。然后，使用兩塊無線網卡在ARM開發板與上位機之間構建一個無線局域網絡，從而將壓縮的視頻數據傳輸?shù)街鳈C(jī)端，終端用戶即可在主機端通過流媒體播放程序查看遠程視頻影像。

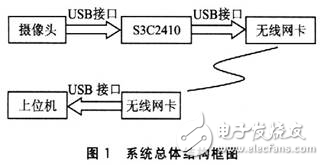

　　視頻監控系統總體結構框圖如圖l所示。
　　
　　2 操作系統的定制
　　系統硬件平臺的核心芯片選用了S3C2410處理器，最高頻率可達203 MHz。S3C2410處理器是Samsung公司基于ARM公司的ARM920T處理器核，采用O．18μm制造工藝的32位微控制器。該處理器具有較高的集成度，簡化了應用系統的硬件設計，提高了系統的可靠性。開發扳上還擴展了4MB的NOR Flash、64 MB的NAND Flash和64 MB的DRAM。
　　系統選用了Microsoft Willdows CE（簡稱“WinCE”）操作系統。WinCE是一個緊湊的、高效且可擴展的32位操作系統，適用于各種嵌入式系統和產品。它擁有多線程、多任務和確定性的實時、完全搶占式優先級的操作系統環境，專門面向只有有限資源的硬件系統；同時，它的模塊化設計方式使得系統開發人員和應用開發人員能夠?yàn)槎喾N多樣的產品來定制它，可以選擇、組合和配置WinCE的模塊和組件來創建用戶版的操作系統。
　　在WinCE產品開發中，主要有內核定制和應用程序開發兩項非常重要的工作。微軟在兩方面都提供了良好的開發工具，即內核定制工具Platform Builder（簡稱“PB”）和應用程序開發工具Embedded Visual C++（簡稱“EVC”）。

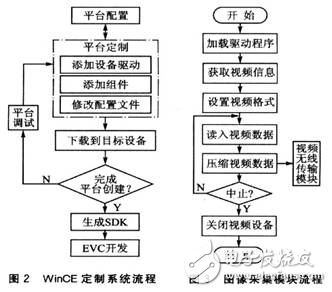

　　在系統定制過程中，各部分的關系如圖2所示。
