全面替換 LED 數碼管、12864 黑白屏，產品升級為高端 4.3-10.1 真彩屏顯示；? 支持全屏觸控、替換機械按鍵，增強用戶體驗和產品檔次；? 工業標準生產、售價低于用戶自主設計，滿足大客戶苛刻成本需求；? 無需大肆修改 PCB，只需添加 1 個 232 或 TTL 串口接口電路；? 所有文本、圖片、曲線顯示都只需 1 個串口指令；? 任何 8051、AVR、PIC 和 M3 等單片機都可以驅動，不需修改核心程序；? 強大的上位機 VisualTFT 編輯環境；? 任何初學者 30 分鐘學會開發，3 天內完成產品的程序升級；? 按需定制指令、修改 PCB 尺寸圖、添加 WIFI、用戶 MCU 等；

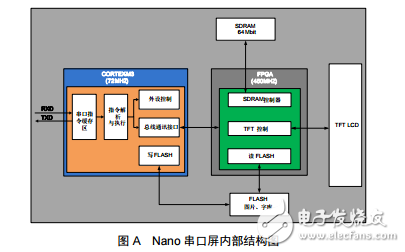

　　系統處理器采用Cortex-M0+高速FPGA雙核設計，ARM主要進行協議解析和圖片下載， FPGA 主要實現 Nandflash 的圖片讀取和 TFT 控制顯示。內部結構如圖 A 所示。

　　系統在無指令接收的狀態下，M3 處于空閑狀態，所有大負荷的數據讀取和顯示刷新工作全部由 FPGA 純硬件完成，該架構特點從某種程度上確保了系統的健壯性和抗干擾性。由于 FPGA 內部是采用并行處理機制，所以 Nandflash 的數據讀取、SDRAM 的寫入和 RGB 數據輸出全部在一個時鐘節拍下執行，確保了系統圖片刷新速度快，響應迅速等特點。設備內部有 640 個字節的指令緩沖區，用戶主機可無等待、一次性發送多條指令后退出串口程序。整個過程操作簡單，程序代碼量大大降低。
