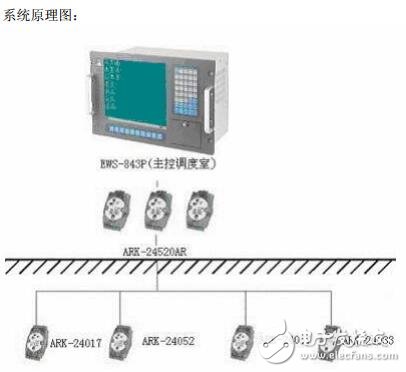

本系統通過采用研祥 EIP 平臺產品中的一體化工作站和數據采集模塊實現主要控制功能。采用 ARK-24000/485 基于 RS-485 的分布式數據采集控制系統，EWS-843 一體化工作站和 VB/VC 軟件，實現對箱式變電站內變壓器和保護部分的自動監測和控制，使我國變電站綜合自動化程度大幅提高。數據采集：ARK-24017 主要負責變電站中的主變一次側三相電的電壓/電流/計算有功/無功功率，變壓器二次側三相電測量；ARK-24033 主要負責潤滑油溫的監測；ARK-24052采集各種狀態信號；如遇緊急情況需要報警同時動作跳閘，通過 ARK-24067D 控制各種動作的輸出。 通訊功能：PC-Based 可編程控制器 ARK-24520AR 將采集信號轉為 RS-232 標準協議，實現 RS-485/RS-232 轉換控制功能，通過 ARK-24520AR 上的標準串口傳到上位機。上位機采用 VB 軟件編程實現圖形界面控制功能，下位邏輯使用 VC 語言編程。
