本文通過對英威騰Goodrive5000高壓變頻器在某水廠高壓取水泵的變頻控制來分析高壓變頻器在市政供水行業上的應用特點和優勢。
GD5000系列矢量型高壓變頻器控制系統采用DSP+FPGA+ARM三核模式，內部自帶PID調節器，VF控制、矢量化的VF控制、有PG的矢量控制、無PG的矢量控制四種控制模式可選。
系統反應速度快，抗干擾能力強?？刂乒耖T設置就地/遠程一鍵轉換開關。就地控制通過10.4寸觸摸屏交互式人機界面可實現各種運行參數的顯示，對變頻器的各種操作以及運行和故障情況的實時記錄；遠程控制可通過DCS、上位機或操作箱實現對變頻器的操作和監控。標準配置為硬接線和MODBUS-RS485通訊，可以選配Profibus-DP，以太網或現場總線通訊。

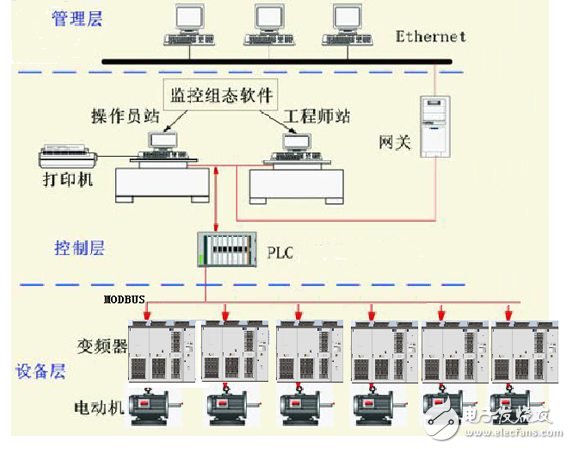

該項目為實現高自動化的運行和監控模式，采用MODBUS通信，將取水泵變頻器信號直接接至廠內DCS系統進行集中控制。系統原理圖如下圖所示：
