變頻器是由整流器和逆變器兩部分組成。通過對變頻器的研究，變頻器低電壓指其中間直流回路低電壓（即逆變器輸入電壓過低）。一般的變頻器都具有過壓、失壓和瞬間停電的保護功能。變頻器的逆變器件為GTR時，一旦失壓或停電，控制電路將停止向驅動電路輸出信號，使驅動電路和GTR全部停止工作，電動機將處于自由制動狀態。逆變器件為IGBT時，在失壓或停電后，將允許變頻器繼續工作一個短時間td，若失壓或停電時間to＜td，變頻器將平穩過度運行；若失壓或停電時間to＞td ，變頻器自我保護停止運行。一般td都在15～25ms，只要電源“晃電”較為強烈，to都在幾秒鐘以上，變頻器自我保護停止運行，使電動機停止運行。

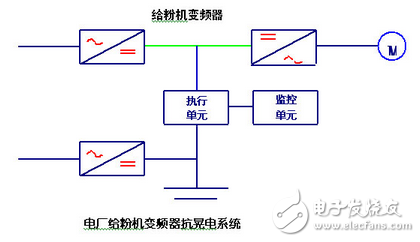

結合變頻器的原理和工作方式，采用抗晃電系統，是解決變頻器低壓跳閘的最好辦法。
