1.2影響激光切割質量的因素

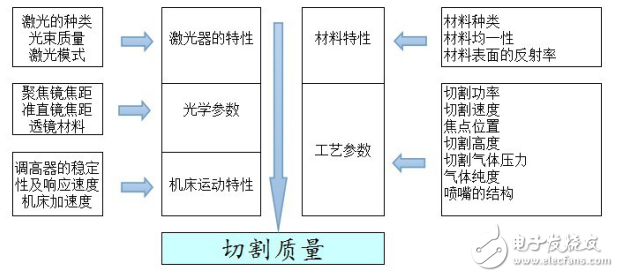

由上圖我們可以清除的看到激光切割加工過程非常復雜，影響因素有很多，如果控制不當，其切割精度和質量將會受到很大的影響。如何能夠準確，快速，有效的把握好影響光纖切割質量的關鍵因素，顯得十分重要。
1.3激光切割原理
激光切割是利用聚焦鏡將準直好的激光束聚焦在切割材料表面，將高能量密度的激光束注入到材料表面，使材料熔化或汽化，同時與激光束同軸的壓縮氣體由噴嘴噴出，將熔化或汽化的材料由切口底部吹出。然后經過控制平臺的運動，形成切割軌跡，得到所需的圖形。
2光纖激光薄板切割工藝研究
2.1實驗思路及方法
實驗設備
實驗設備包括激光加工工業級平臺，其重復定位精度為+/-0.01mm，調高采用高精密自動跟蹤電容式調高器，以及高倍光學顯微鏡及粗糙度測試儀，實驗的激光器采用上海飛博激光科技有限公司生產的MARS 500w的單模激光，纖徑為20um。CW模式平均功率為500w，在QCW調制脈沖模式下，峰值功率可達到1000w。
本次不銹鋼切割實驗采用QCW連續切割，經過準直和聚焦后光斑直徑約為33um，切割圖形為20mm*20mm方形，為避免激光切口處對切割橫截面的影響，該實驗加入了5mm的引入線和2mm的引出線。
