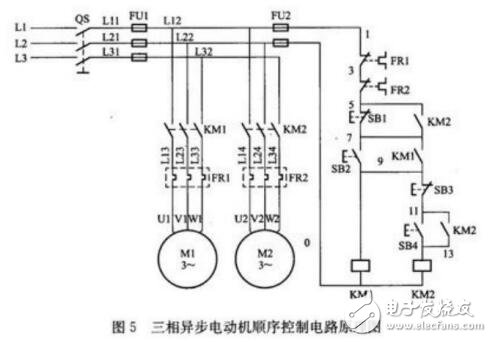

電動機按M1、M2 的順序起動; 停止時，電動機按M2、M1的順序停止。即在起動時，只有當電動機M1起動運轉后，電動機M2 才能起動運轉; 在停止時，只有當電動機M2停止后電動機M1才能停止。具體控制如下： 按下電動機M1的起動按鈕SB2，接觸器KM1閉合并自鎖，電動機M1起動運轉，然后按下電動機M2的起動按鈕SB4，接觸器KM2閉合，電動機M2起動運轉。當需要電動機停止時，首先要按下電動機M2 的停止按鈕SB3，接觸器KM2 失電，5 號線與7 號線間接觸器KM2 的動合觸點復位斷開，再按下電動機M1的停止按鈕SB1，接觸器KM1才能失電，電動機M1才能停止轉動。
