在電力電子電路中，譯片機主要用作數據采集和運算處理、電流電壓調節、PWM信號生成、系統狀態監控和故障自我診斷等，作為整個電路的主控芯片運行來完成多種綜合功能。單片機一般擁有一個或兩個高級定時器，只能可以產生6路或者12路電機控制PWM波，即只可控制1個或者兩個無刷直流電機，不能同時控制多個電機。同時，單片機的工作頻率和控制精度是一對不可調節的矛盾，兩者協調程度會直接影響電機的控制性能。與單片機相比，DPS具有更快的處理速度、更高的集成度和更大容量的存儲器。在電力電子裝置中．DSP主要完成主電路控制、系統實時臨控及保護、系統通信等功能。DSP也存在一些局限性，如采樣頻率的選擇、PWM信號頻率及其精度、采樣延時、運算時間及其精度等均不能滿足系統需求。

　　與單片機和DPS相比，FPGA有簡潔、經濟、高速度、低功耗等優勢，又具有全集成化、適用性強、便于開發和維護，頻率更高、速度更快，這些特點順應了FPGA在電機控制電路rr1日趨復雜的控制應用。

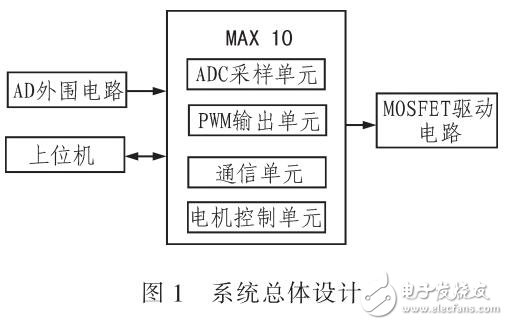

　　文中提出了一種采用MAXIO實現多路數字化PWM發生控制系統的方案。該控制系統能產生多路PWM脈沖，具有開關頻率可調、各路脲沖問的相位可調、接口簡譯、響應速度快、易修改、可現場編程等特點，可應用丁多個無刷直流電機的控制中。
