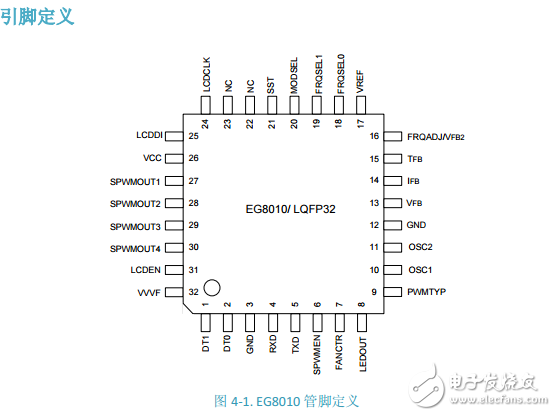

      EG8010 SPWM芯片數據手冊分享

      2017-11-28 | pdf | 1197KB | 次下載 | 1積分

      資料介紹

      無刷電機控制器方案

      　　1.特點? 5V 單電源供電? 引腳設置 4 種純正弦波輸出頻率：? 50Hz 純正弦波固定頻率? 60Hz 純正弦波固定頻率? 0-100Hz 純正弦波頻率可調? 0-400Hz 純正弦波頻率可調? 單極性和雙極性調制方式? 自帶死區控制，引腳設置 4 種死區時間：? 300nS 死區時間? 500nS 死區時間? 1.0uS 死區時間? 1.5uS 死區時間? 外接 12MHz 晶體振蕩器? PWM 載波頻率 23.4KHz ? 電壓、電流、溫度反饋實時處理? 過壓、欠壓、過流、過熱保護功能? 引腳設置軟啟動模式 3S 的響應時間? 串口通訊設置輸出電壓、頻率等參數? 外接串口 12832 液晶顯示模塊顯示逆變器的電壓、頻率、溫度和電流等信息? 根據客戶的應用場合屹晶微電子公司提供修改相應的功能或參數 2.描述 EG8010 是一款數字化的、功能很完善的自帶死區控制的純正弦波逆變發生器芯片，應用于 DC-DC-AC 兩級功率變換架構或 DC-AC 單級工頻變壓器升壓變換架構，外接 12MHz 晶體振蕩器，能實現高精度、失真和諧波都很小的純正弦波 50Hz 或 60Hz 逆變器專用芯片。該芯片采用 CMOS 工藝，內部集成 SPWM 正弦發生器、死區時間控制電路、幅度因子乘法器、軟啟動電路、保護電路、RS232 串行通訊接口和 12832 串行液晶驅動
      EG8010 SPWM芯片數據手冊分享

      EG8010
