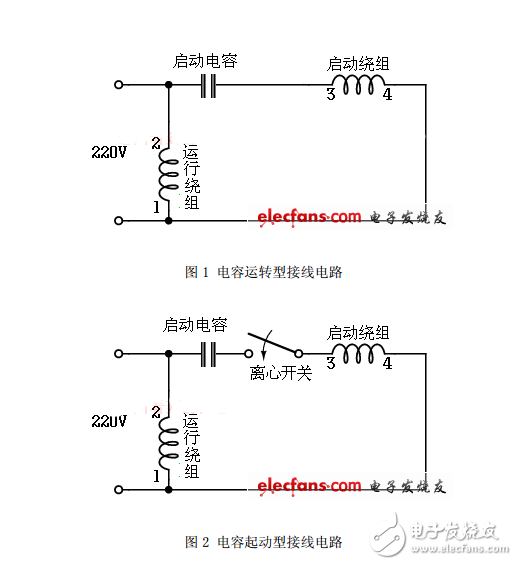

詳解單相電機電容接線圖 220V 交流單相電機起動方式大概分一下幾種：第一種，分相起動式，如圖 1 所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇，空調風扇電動機，洗衣機等電機。接線圖 第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的 70%至 80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作，如圖 2。 第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的 70%至 80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。如圖 3。838 電子 帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。 電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般都大于 400V。 正反轉控制： 圖 4 是帶正反轉倒順開關的接線圖，通常這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單，不用復雜的轉換開關。 圖 1，圖 2，圖 3，圖 5 正反轉控制，只需將 1-2 線對調或 3-4 線對調即可完成逆轉。 對于圖 1，圖 2，圖 3，的起動與運行繞組的判斷，通常起動繞組比運行繞組直流電阻大很多，用萬用表可測出。一般運行繞組直流電阻為幾歐姆，而起動繞組的直流電阻為十幾歐姆到幾十歐姆。
