要學會看電路圖，必須先學會電工專業常用電氣符號，在此基礎上，結合電工基礎理論識圖 ，結合電器元件的結構和工作原理識圖，結合電路圖的繪制特點識圖，就能看明白電路圖了。本文以CA6140型車床電路圖為例講解識圖技巧。

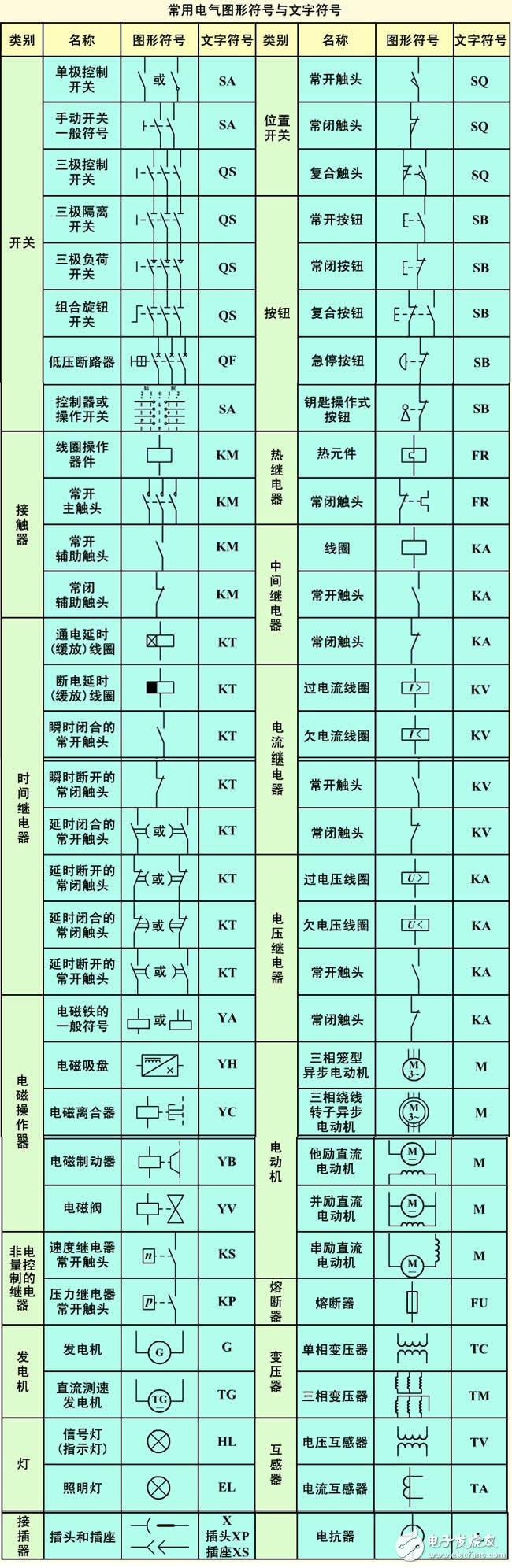

一、常用電氣符號

二、識圖的基本要求
1、結合電工基礎理論識圖?
要想搞清電路的電氣原理，必須具備電工基礎知識，如三相異步電動機的旋轉方向是由通入電動機的三相電源的相序決定的，改變電源的相序可改變電動機的轉向。?
2、結合電器元件的結構和工作原理識圖?
看電路圖時應搞清楚電器元件的結構、性能、在電路中的作用、相互控制關系，才能搞清電路的工作原理。?
3、結合典型電路識圖?
一張復雜的電路圖細分起來是由若干典型電路組成，因此熟悉各種典型電路，能很快分清主次環節。
4、結合電路圖的繪制特點識圖
繪制電氣原理圖時，主電路繪制在輔助電路的左側或上部，輔助電路繪制在主電路的右側或下部。同一元件分解成幾部份，繪在不同的回路中，但以同一文字符號標注。回路的排列，通常按元件的動作順序或電源到用電設備的連接順序，水平方向從左到右、垂直方向從上到下繪出。了解電氣圖的基本畫法，就容易看懂電路的構成情況，搞清電器的相互控制關系，掌握電路的基本原理。?
三、識圖的基本步驟
1、看圖樣說明
搞清設計內容和施工要求，有助于了解圖樣的大體情況、抓住識圖重點。
2、看電氣原理圖
按先看主電路后看輔助電路的順序識圖?？粗麟娐窌r(shí)，通常從下往上看，即從負載開始經控制元件順次往電源看。主要是搞清負載是怎樣取得電源的，電源經那些元件到達負載的。
看輔助電路，則從上而下，從左到右看，即先看電源，再順次看各條回路。主要是搞清它的回路構成，各元件的聯系、控制關系和在什么條件下構成通路或斷路。
3、看安裝接線圖
先看主電路再看輔助電路，看主電路從電源引入端開始，順次經控制元件和線路到用電設備；再看輔助電路，要從電源的一端到電源的另一端，按元件的順序?qū)γ總€(gè)回路進行分析研究。
