工程師應該掌握的 20 個模擬電路電子信息工程系 黃有全 高級工程師對模擬電路的掌握分為三個層次。

　　初級層次是熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

　　中級層次是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。

　　高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業－－電子產品和工業控制設備的開發設計工程師將是您的首選職業。

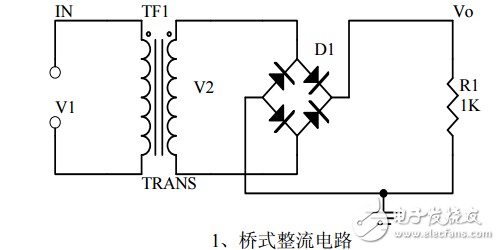

　　一、橋式整流電路

　　1、二極管的單向?qū)щ娦裕悍蔡匦郧€：理想開關模型和恒壓降模型：

　　2、橋式整流電流流向過程：輸入輸出波形：

　　3、計算：Vo， Io，二極管反向電壓。

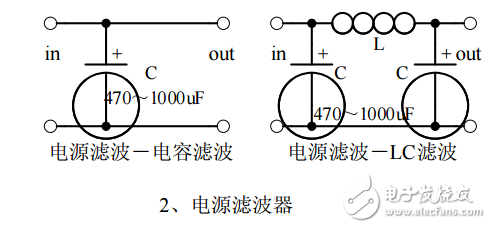

　　二、 電源濾波器

　　1、電源濾波的過程分析：波形形成過程：

　　2、計算：濾波電容的容量和耐壓值選擇。
