小型特斯拉線圈制作教程（有詳細過程和計算公式）。感興趣的小伙伴可以看看！
?

關于特斯拉線圈原理：

特斯拉線圈是一種利用諧振原理運作的“升壓變壓器”（注：與普通變壓器的電磁感應原理不同，勿混淆）。

諧振定義：

在物理學里，有一個概念叫共振：當策動力的頻率和系統的固有頻率相等時，系統受迫振動的振幅最大，這種現象叫共振。電路里的諧振其實也是這個意思：當電路的激勵的頻率等于電路的固有頻率時，電路的電磁振蕩的振幅也將達到峰值。實際上，共振和諧振表達的是同樣一種現象。這種具有相同實質的現象在不同的領域里有不同的叫法而已。

在最初的火花隙特斯拉線圈中，應用到的是2個簡單的LC諧振電路，即由初級的震蕩回路引發次級震蕩回路的共振，導致次級頂端（即次級電容的一極）感生出高壓并向空氣放電。閱讀以下LC諧振電路特性可以更好的理解SGTC的工作本質。

LC諧振定義與相關特性：

由電感L和電容C組成的，可以在一個或若干個頻率上發生諧振現象的電路，統稱為諧振電路。

諧振電路根據元件的接法，又分為串聯諧振（又名電壓諧振）與并聯諧振（又名電流諧振）（更多詳細定義見百度百科）。

諧振電路在諧振時的特性有

1． 電流急劇增大。

2． L和C兩端均出現高電壓。

這種出現高電壓的現象，在無線電和電子工程中極為有用。

特斯拉線圈即是利用了諧振時產生高電壓的這一特性來制造閃電。

下面讓我們開始普通的SGTC的制作吧！

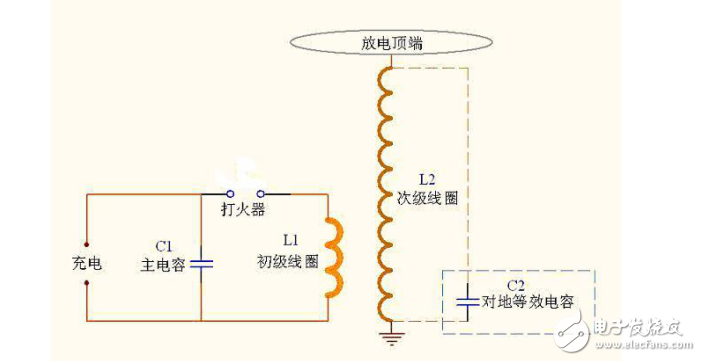

讓我們先看一下SGTC的組成：
