      電流檢測放大器簡介及其差分過壓保護電路

      2017-09-12 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　大部分電流檢測放大器可處理高共模電壓（CMV），但不能

      　　處理高差分輸入電壓。在某些應用中，存在故障條件：分

      　　流器的差分輸入電壓超過放大器的額定最大電壓。這些條

      　　件可能損壞放大器。本應用筆記介紹兩款可用于電流檢測

      　　放大器的基本過壓保護電路，同時討論了電路對兩類電流

      　　檢測架構的器件性能影響——一類是電流檢測放大器（以

      　　AD8210為例），另一類是差動放大器（以AD8418為例）。

      　　過壓保護電路

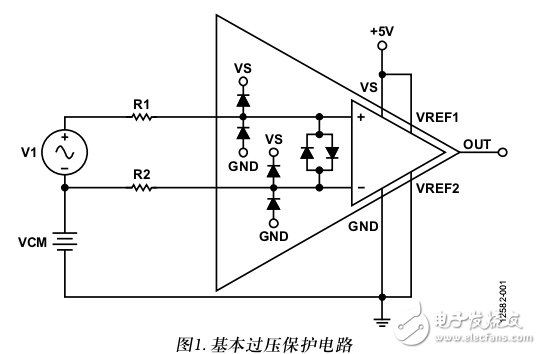

      　　圖1顯示電流檢測放大器的過壓保護基本連接。當差分輸

      　　入電壓超過指定放大器的最大額定值時，放大器就可能會

      　　將電流拉入內部保護二極管。若輸入引腳之間存在大差分

      　　電壓信號，則額外的串聯電阻R1和R2可防止大電流流入內

      　　部保護二極管。
