介紹了數字家庭網關硬件設計架構，對其中的射頻濾波器設計進行了詳細闡述，給出了集總參數和分布參數兩種設計思路下從理論計算、ADS 輔助設計到仿真、優化的完整濾波器設計步驟。結合目前常用的中心頻率為 2.4GHz 的射頻帶通濾波器的設計實例，采用 Chebyshev 濾波器設計的低通原型進行變換，借助 ADS 分別設計了 LC 濾波電路和平行耦合微帶線濾波電路，給出了原理圖仿真和優化結果，對平行耦合微帶線濾波電路，更進一步給出了電路版圖和 Momentum 仿真結果。仿真結果表明：這兩種設計方案滿足設計的要求，是可行的，在高頻段工作時應首要考慮微帶線濾波的方法進行設計。

　1 數字家庭網關硬件系統架構

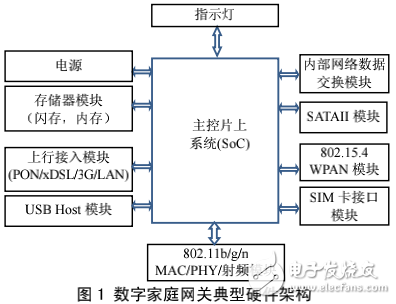

　　家庭網關作為數字家庭網絡中的核心設備，主要實現路由、橋接、地址分配與管理、協議轉換、VPN 以及防火墻等功能［3］。目前，家庭網關已成為家庭內部網絡和外部網絡的鏈接橋梁和門戶；還可以從智能家庭外部搜索適合用戶設備的服務，以滿足和擴大用戶的需求和資源共享度［4］。數字家庭網關的硬件系統架構一般采取模塊化方式進行設計，隨著集成電路工藝的發展，將不同模擬電路模塊整合在單一芯片中形成完整的系統，也即片上系統（SoC），已經成為發展趨勢。一個典型的數字家庭網關硬件架構如圖 1 所示［5］。這里重點對硬件架構中射頻傳輸濾波器設計展開闡述。
