      控制電路的安裝規范和安裝工藝

      2017-09-08 | rar | 0.42 MB | 次下載 | 免費

      資料介紹

      控制電路的安裝規范和安裝工藝
      一、固定元器件
      各元件的位置應排列整齊、均勻，間距合理，便于更換元件。緊固時要用力均勻，緊固程度適當，防止用力過猛而損壞元件。
      1、安裝空氣開關?
      　　一般都是導軌式安裝，將空氣開關底部斜向上卡在導軌下邊沿，用力上提后前壓，將空氣開關卡在導軌上。拆卸時，先斷開空氣開關前級總電源開關，拆除空氣開關上的接線并妥善處理，開關下部有一個拉片，插上螺刀向下扳一下就能從導軌上取下。?
      2、安裝交流接觸器

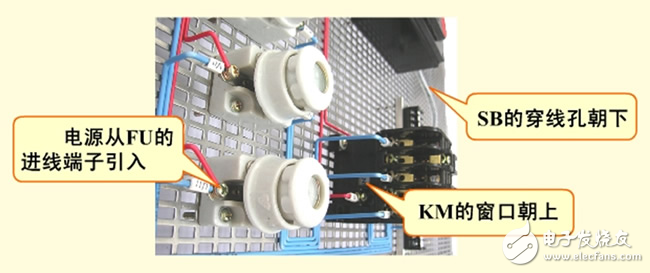

      為了便于維修者看到接觸器線圈的額定電壓值，CJT1－10型交流接觸器的小窗口應朝上。


      3、安裝按鈕
      　　固定時按鈕盒的穿線孔應朝下，便于接線。
      控制電路的安裝規范和安裝工藝
      二、板前配線安裝
      板前配線時應遵循以接觸器為中心，由里向外，由低至高，先安裝控制電路（貼底板走），再安裝主電路（架空）的原則，工藝要求如下：?
      1、必須按圖施工，根據接線圖布線。
      2、布線的通道要盡可能少，同路并行導線按主、控電路分類集中，單層密排，緊貼安裝板。
      3、布線要橫平豎直，分布均勻，改變走向時應垂直改變。
      4、同一平面的導線應高低一致和前后一致，不能交叉。對于非交叉不可的導線，應在接線端子引出時，就水平架空跨越，但必須合理走線。
      5、布線時嚴禁損傷線芯和導線絕緣。
      6、導線與接線端子連接時，不壓絕緣層、不反圈及不露銅過長。
