目前，DC/DC轉換器廣泛應用于遠程及數據通信、計算機、辦公自動化設備、工業儀器儀表、軍事、航天等領域，涉及到國民經濟的各行各業。文章以其中有一定代表性的MC34063電路為例，扼要介紹其電特性和用其構成的升壓電路的測試方法，并解析其測試原理和升壓電路設計中的注意事項，對DC/DC轉換器的分析測試和量產測試提供一些借鑒。

　　MC34063電路簡介

　　MC34063電路由具有溫度自動補償功能的基準電壓發生器、比較器、占空比可控的振蕩器，R-S觸發器和大電流輸出開關電路等組成。該器件可用于升壓變換器、降壓變換器、反向器的控制核心，由它構成的DC/DC變換器使用簡單可靠，僅用少量的外部元器件。

　　主要特性：輸入電壓范圍為2.5~40 V，輸出電壓可調范圍為1.25~40 V，輸出電流可達1.5 A，工作頻率最高可達180 kHz，低靜態電流，短路電流限制，可實現升壓或降壓電源變換器。

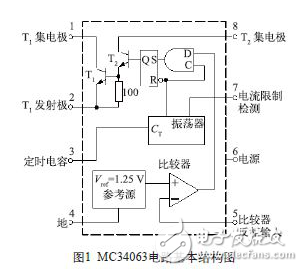

　　基本結構及引腳功能如圖1:Pin1：開關管T1集電極引出端；Pin2：開關管T1發射極引出端；Pin3：定時電容CT接線端，調節CT可使工作頻率在100~100 kHz范圍內變化；Pin4：電源地；Pin5：

　　電壓比較器反相輸入端，同時也是輸出電壓取樣端， 使用時應外接兩個精度不低于1%的精密電阻；Pin6：電源端； Pin7：負載峰值電流（Ipk）取樣端；6、7腳之間電壓超過300 mV時，芯片將啟動內部過流保護功能；Pin8：驅動管T2集電極引出端。

　　工作原理：振蕩器通過恒流源對外接在CT管腳（3腳）上的定時電容不斷地充電和放電，以產生振蕩波形。充電和放電電流都是恒定的，所以振蕩頻率僅取決于外接定時電容的容量。與門的C輸入端在振蕩器對外充電時為高電平；D輸入端在比較器的輸入電平低于閾值電平時為高電平。當C和D輸入端都變成高電平時，觸發器被置為高電平，輸出開關管導通。反之，當振蕩器在放電期間，C輸入端為低電平，觸發器被復位，使得輸出開關管處于關閉狀態。電流限制檢測端Pin7通過檢測連接在VCC和Pin7之間電阻上的壓降來完成功能。當檢測到電阻上的電壓降接近超過300 mV時，電流限制電路開始工作。這時通過CT管腳（Pin3）對定時電容進行快速充電，以減少充電時間和輸出開關管的導通時間，結果是使得輸出開關管的關閉時間延長。
