空間太陽望遠鏡項目是我國太陽物理學家為了實現對太陽的高分辨率觀測而提出的科學計劃。它可以得到空間分辨率為0.1“的向量磁圖和0.5”的X射線圖像，實現這樣高的觀測精度的前提就是采用高精度的姿態控制系統和高精度的相關跟蹤系統。從整個系統來看，相關運算所需的時間成為限制系統性能能否提高的一個重要環節。
　　目前，國際國內相關計算比較通用的實現方法有兩種：用高速DSP或者專用（FFT）處理芯片。用DSP完成相關計算（關鍵是FFT）受到航天級DSP性能的限制，現有的航天級DSP（如ADSP21020）計算一個32×32點8bit的二維FFT所用時間需要1.5ms以上，遠遠不能滿足系統設計要求；而現有的FFT處理芯片在處理速度、系統兼容性、抗輻射能力等方面不能滿足空間太陽望遠鏡所提出的要求。

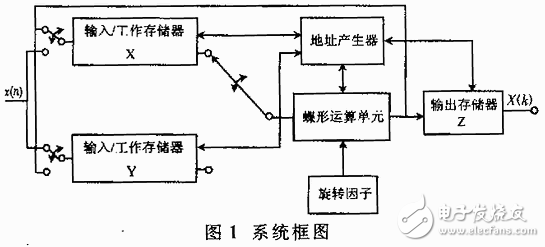

　　為克服這一矛盾，本文利用FPGA資源豐富、易于實現并行流水的特點設計專用的FFT處理芯片來完成復雜的、大量的數據處理；并通過在運算中作溢出監測來保證定點運算的精度，從而大大縮短系統的響應時間，將極大地提高空間太陽望遠鏡的在軌實時圖像處理能力；同時由于FPGA具有抗輻射能力，可以提高系統的可靠性，其在航天遙測遙感和星載高速數據處理等方面將有廣泛的應用前景。
　　
　　1 算法構成
　　1.1 FFT算法選擇
　　提高FFT速度的兩個主要途徑是采用流水結構和并行運算［1］。采用高基數結構也可以提高速度，只是用FPGA實現時必須綜合考慮系統要求、結構特點及片內資源。針對本系統自身特點，這里按時間抽選算法進行分析。由于32不滿足N=4m，所以32點FFT算法不能采用基-4 FFT運算。當詳細分析基-2蝶形圖時，有些蝶形運算并不需要做乘法，例如等［2］；對于32點DIT-FFT，一共80個蝶形運算，這種結構就有46個，極大地降低了運算復雜度。在一維FFT計算效率提高的基礎上對二維FFT采用最常用的行列算法［3］，綜合各項指標本系統采用基-2 DIT行列算法。
　　1.2 算術運算方案
　　本系統是針對32×32點16bit的二維圖像進行快速傅里葉變換（FFT），設計要求運算在0.5ms之內完成，所以采用定點運算更符合系統對時間的要求。對于定點運算，必須用定比例的方法防止溢出，即必須解決動態范圍問題。下面對其進行理論分析：
