如果問使用Xilinx? Platform Studio （XPS）嵌入式工具套件的用戶，他們需要什么功能來滿足其下一代終極處理設計的需要？他們必然會回答：“性能和先進的處理功能?！?為了滿足嵌入式環境的要求，工程師必須設法從現有大多數成本經濟的器件中一點點地挖掘出性能，并且，他們?cè)谠O(shè)計和調試兩個方面都需要方便使用的工具。
　　XPS 8.2版本是普遍使用的嵌入式開發套件（EDK）的一種，賽靈思在其中增加了新型的高度最優化的MicroBlaze?軟處理核，支持一體化的PowerPC?浮點單元（FPU），并且增加了對Virtex?-5 LX最新器件的支持。與其純粹利用單個處理器的時鐘頻率來衡量性能提升的程度，嵌入式設計工程師不如利用集成了更快速的硬處理核、靈活的軟處理核及附加的協處理引擎所有優勢的XPS套件，不論它們是FPU、其它IP或用于卸載和分配工作負載的附加的處理核。此外，新型的XPS增加了大量的增強功能、調試可視性，并在使用方便性上進行了改進。
　　新型器件和處理支持
　　2006年5月，賽靈思推出了Virtex-5 LX器件，這種FPGA平臺在65nm的三柵極氧化層架構上集成了高級系統功能，從而能夠完全支持嵌入式處理。與上一代FPGA相比，Virtex-5技術把半導體器件的性能提高了30%，與此同時，功耗降低了30%以上。靈活的處理IP外設容許客戶精確地構建需要的定制解決方案，而不必增加額外的器件成本或在昂貴但不需要的器件選擇上造成浪費。
　　為了在高性能Virtex-5 LX器件中最有效地利用嵌入式設計，賽靈思優化了MicroBlaze用于65nm工藝的軟處理核，并且增加了一些特殊的增強功能，以實現每條指令較少的周期（CPI）。賽靈思的MicroBlaze 5.0處理器配備5級管線及可選的4或8字高速緩沖存儲器以提升性能。新型的MicroBlaze嵌入式處理器與為初期的實例編寫的代碼后向兼容，所以，客戶不會因處理器的退化而遇到麻煩。那些采用Spartan?系列FPGA進行嵌入式設計的工程師們可以繼續沿用現有的MicroBlaze 4.0核，這個核已經針對高性能應用進行了優化，而且同時擁有有最小的占位面積。
　　實際上，在基系統生成器（Base System Builder）設計向?qū)?nèi)，Platform Studio工具套件自動地針對合適的FPGA器件把優化的MicroBlaze核進行例示。除非客戶想手工完成這個過程（而且你行的話），否則，要讓設計向?qū)槟銉?yōu)化核配置以加速設計?？蛻?hù)不需要僅僅為了利用一個更快的Virtex-5器件和較高性能的MicroBlaze處理器，就為預存的設計或代碼“設置端口”。不論客戶的設計采用的是Virtex或Spartan系列器件，賽靈思都會為客戶提供量身定制的優化MicroBlaze解決方案。
　　性能和調試可視性
　　此外，使總體嵌入式系統性能最大化的一個方法是利用協處理的概念。嵌入式雜志（Embedded）過去在改進整體性能吞吐量方面已經出版了許多文章，其中就討論了通過像增加更多的處理器以卸載主處理器或添加“硬件”指令這樣的方法（軟件算法在FPGA門架構中實現以快速連接到主處理器）。利用那些包含浸入PowerPC 405處理器核的Virtex-4器件，Platform Studio 8.2版本引入了對實現FPU的支持。通過在并行FPGA架構中例示FPU性能，就可以實現重大的性能改進。
　　隨著客戶的嵌入式系統變得更為復雜，調試工具需要提供更高級別的可視性。因?yàn)橛布蛙浖M成部分之間的傳統分區是模糊的，客戶再也不能僅僅依賴于硬件工具來調試硬件及用軟件工具來調試代碼，要利用在器件、處理、協處理和軟件指令的硬件實現上的進展。
　　作為引入“平臺調試”的第一步，賽靈思已經集成了硬件和軟件調試器，以提供系統級的觀察并減少硬件和軟件工程師之間的矛盾。一體化的ChipScope? Pro硬件調試器交叉觸發GNU軟件調試器，反之亦然，客戶現在可以從兩個方向反復查找系統上的故障。如果在某一個硬件地址上或在某一個硬件事件之后發現一個問題，那么只需簡單地交叉觸發軟件調試器就能夠看到軟件正在做什么；如果系統在進入一些軟件功能“foo”之后死機，那么，交叉觸發硬件調試器就可以看到硬件正在干什么。
　　在平臺調試演變過程中，第二步就是利用安捷倫和賽靈思公司聯盟的成果。安捷倫公司提供一種E9524A MicroBlaze追蹤工具集，它通過安捷倫的Windows Xpbased邏輯分析儀能夠完全分解蹤跡，是一種利用數據流跟蹤和重構MicroBlaze程序執行歷史的易于使用的解決方案（見圖1）。
　　

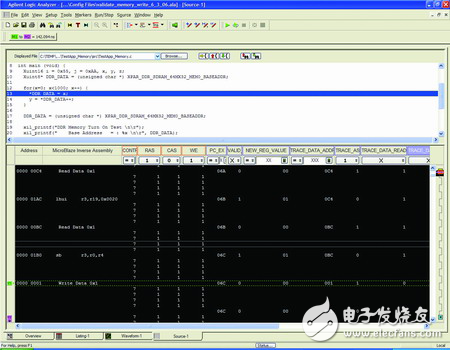

　　圖1：安捷倫的MicroBlaze跟蹤工具集
　　Xilinx EDK 8.2版提供的MicroBlaze跟蹤核（MTC）在你的設計內部進行例示，為安捷倫的蹤跡工具集提供可視性。你可以捕獲實時代碼流，這些代碼流與來自周?chē)到y(tǒng)的測量值有關。通過打開高速緩沖存儲器，強大的觸發和深度存儲器跟蹤都不受影響，因?yàn)樘綔y(cè)出現在MicroBlaze管線的執行狀態。該系統使硬件和軟件工程師能夠配合工作以盡快地發現和定位系統中存在的設計缺陷。欲了解更多關于安捷倫產品的信息，請?jiān)L問www.agilent.com/find/microblaze。
