VGA 作為一種標準顯示接口，廣泛應用于各種智能控制的顯示終端。伴隨著電子產 業的不斷發展，尤其是高速圖像處理的發展，對可以將實時圖像進行高速處理有了更高的要求。這里根據 VGA 接口的原理，通過 FPGA 對 VGA 進行控制，實現 任一彩色圖像的顯示。通過采用 FPGA 設計 VGA 接口可以將要顯示的數據直接送到液晶顯示器，節省了計算機的處理過程，加快了數據的處理速度，節約了硬件成本。

　　常見的 VGA 接口的彩色顯示器，一般由 cRT（陰極射線管）構成，色彩由 R.G.B（紅：Red， 綠：Green，藍：Blue）三基色組成。顯示采用逐行掃描的方式進行，即當掃描完一行時，再進行下一行的掃描，直到最后一行掃描完為止.VGA 接口為 顯示器提供兩類信號，一類是數據信號，一類是控制信號。

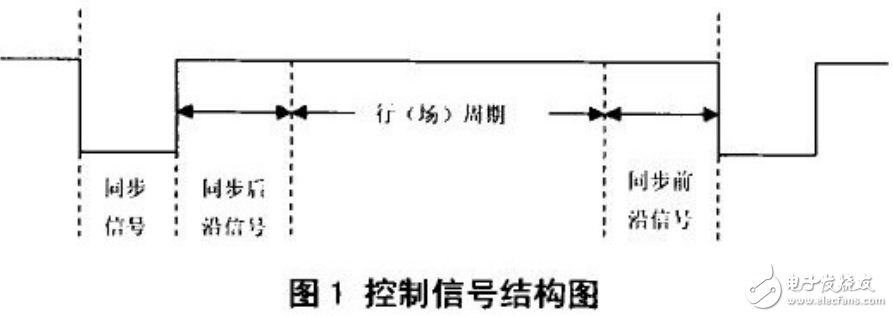

　　數據信號包括紅。綠。藍信號，簡稱 RGB 信號?？刂菩盘?hào)包括水平同步信號（HSYNC）和垂直同步 信號（VsYNc）。向顯示器輸出不同的分辨率時，水平同步信號和垂直同步信號的頻率也不同。但是水平同步信號和垂直同步信號時序分析相同，在掃描時均需 要經過同步信號。同步后信號。行同步信號。同步后信號四個時段。僅以水平同步信號為例，其結構如圖1所示。
