      基于CPLD的組合邏輯電路的設計

      2017-12-05 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　１、設計一個四舍五入判別電路，其輸入為8421BCD碼，要求當輸入大于或等于５時，判別電路輸出為１，反之為０。

      　?。?、設計四個開關控制一盞燈的邏輯電路，要求改變?nèi)我忾_關的狀態能夠引起燈亮滅狀態的改變。（即任一開關的合斷改變原來燈亮滅的狀態）

      　?。?、設計一個優先排隊電路，其框圖如下：

      　　排隊順序：

      　　A=1 最高優先級

      　　B=1 次高優先級

      　　C=1 最低優先級

      　　要求輸出端最多只能有一端為“１”，即只能是優先級較高的輸入端所對應的輸出端為“１”。

      　　實驗連線

      　?。薄⑺奈粨艽a開關連D3、D2、D1、D0信號對應的管腳。

      　　OUT輸出信號管腳接LED燈。

      　?。病⑺奈话存I開關分別連K1、K2、K3、K4信號對應的管腳。

      　　OUT輸出信號管腳接LED燈。

      　?。场、B、C信號對應管腳分別連三個按鍵開關。輸出A_Out、B_Out、C_Out信號對應的管腳分別連三個LED燈。

      　?。ň唧w管腳參數由底層管腳編輯決定）

      　　參考原理圖

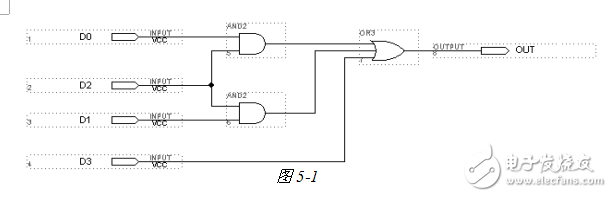

      　　1、①原理圖，如圖5-1所示：

      基于CPLD的組合邏輯電路的設計
