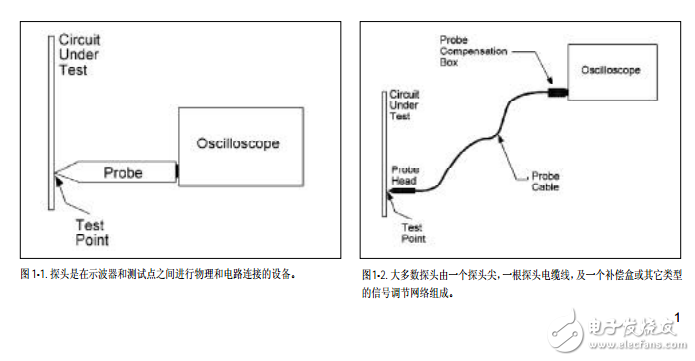

探頭對于示波器測量是非常關鍵的，為了理解其重要性，把探頭從示波器斷開，并且嘗試測量，我們知道這是不可能的，必須使用一種探頭作為電路連接，這些探頭連接于被測信號與示波器輸入通道之間。探頭對于示波器測量是非常重要的，另外探頭對于測量質量也是非常關鍵的。把一個探頭連結到一個電路可能影響電路的運行，并且，歸根結底，示波器也只是能夠顯示和測量探頭傳送回來的輸入信號。因此，探頭對于被測回路，必須有最小的影響，同時對想要測量地信號應保證足夠的保真度。如果探頭不能保持信號的保真度，如果它以任何方式改變信號或改變一個電路的動作，示波器將顯示實際信號的一個畸變的型式。其結果會導致出錯的或者誤導的測量。實質上，探頭是示波器測量鏈的第一個鏈環。并且這個測量鏈環的強度同依賴示波器一樣依賴于探頭。應用一個不適當?shù)幕蛘卟涣嫉奶筋^會削弱這第一個鏈環，并最終影響整個測量鏈路的質量。在這一章和后面的一章，你將學習各種探頭的優勢和劣勢，并且學習正確使用探頭的重要提示和技巧。探頭是什么？第一步，讓我們確定示波器探頭是什么。從本質上講，探頭是在一個測試點或信號源和一臺示波器之間做的物理及電路的連接。依據你的測量需求，這個連接能象一段電線一樣簡單或者會非常的精密復雜，例如一根有源差分探頭。從這一點，我們可以充分地說，示波器探頭是的把信號源連結到示波器的輸入通道的一種設備或電路網絡。在圖 1-1 中加以說明，探頭在此測量圖中作為一個未定義的方框而被指明。探頭事實上無論它是什么，它必須在信號源和示波器輸入之間提供足夠便利的和高質量的連接（圖 1-2 ）。適當?shù)倪B接有3 個關鍵性的定義問題-物理連接，對電路運行的影響，及信號的傳送。
