指針式萬用表的工作原理

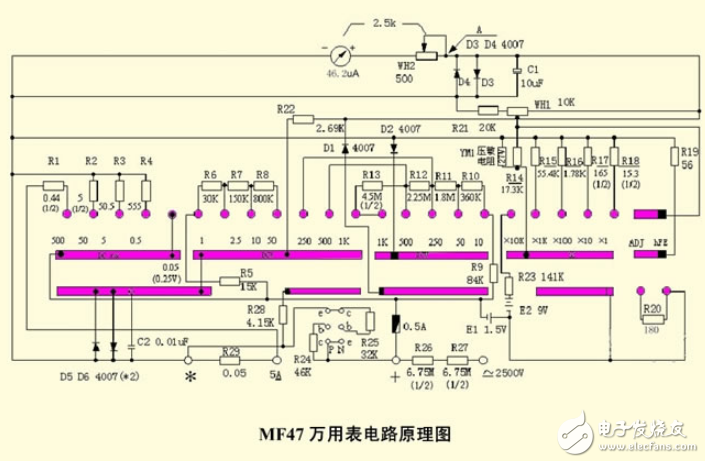

　　一、指針式萬用表的工作原理

　　二、表頭電路

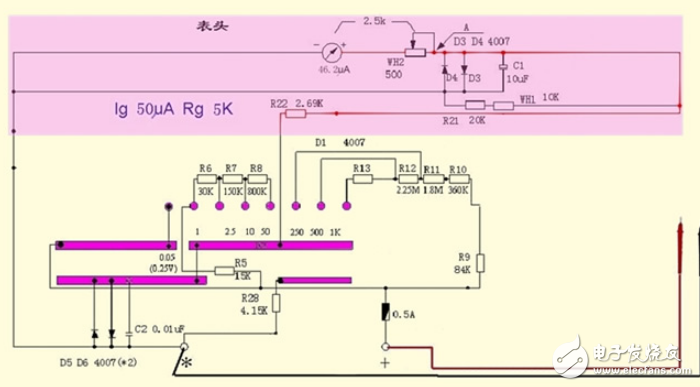

　　MF47萬用表表頭電路由磁電式 46.2μA 電流表頭與 WH2 串聯，R21與WH1串聯后再并入，再與 R22 串聯。組成量限為50μA、阻抗為5kΩ的微安表，也可以作為量限為 250mV 的毫伏表。

　　二極管D3、D4保護表頭。電容器C1可以防止表頭兩端電壓急劇變化而損傷表頭，還能防止萬用表移動時表針振動。

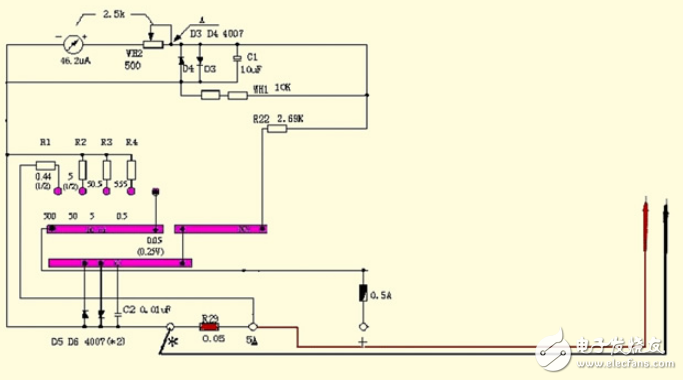

　　三、直流電流測量電路

　　在表頭兩端并入不同的分流電阻，可以構成不同量限的電流表。MF47 萬用表可以測量 0-5A 的直流電流，按量限分0.05mA，0.5mA，5mA，50mA，500mA，5A 等擋位。

　　四、直流電壓測量電路

　　直流電壓表由表頭串聯電阻構成。表頭串入不同的分壓電阻，可以構成不同量限的電壓表。

　　MF47 萬用表可以測量 0-2500V 的直流電壓，按量限分為 0.25V、1V、2.5V、10V、50V、250V、500V、1000V、2500V等擋位。

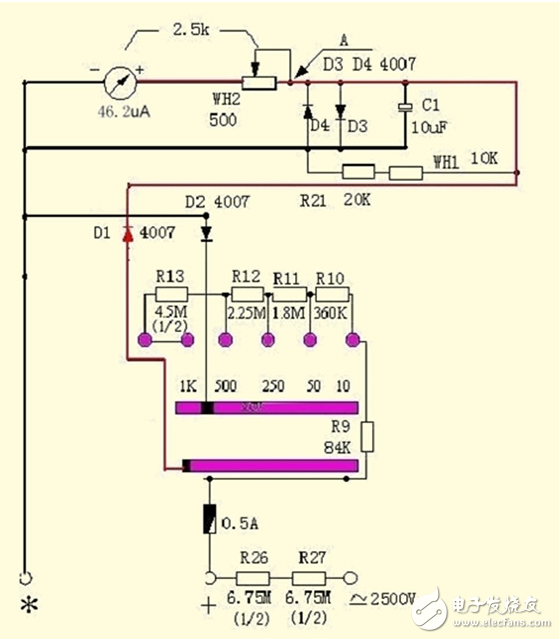

　　五、交流電壓測量電路

　　交流電壓經過刀開關按不同量限加入到 R9、R10 等不同的分壓電阻，經二極管 D1、D2 整流為直流，由表頭顯示電壓值。

　　六、電阻測量電路

　　測量電阻時，要使用內部電池。紅表筆接面板“+”插孔，與內部電池負極相連，黑表筆接面板“*”插孔，與內部電池正極相連。通過刀開關 S 選擇不同擋位，不同的電阻 R18、R17 等接入電路構成 R 內。R*10 擋為例，測量時，R17、E1、RX 組成回路。

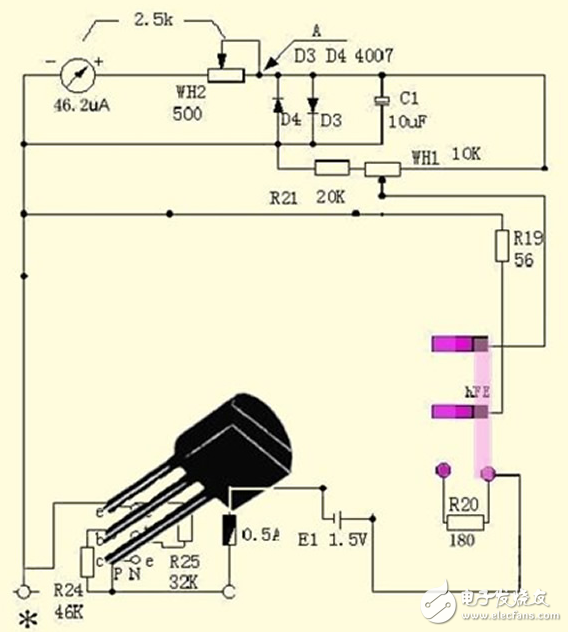

　　七、hfe 測量電路

　　MF47 萬用電表可以測量小型三極管的 hfe 值。
