      1602液晶操作流程與應用（附proteus仿真+源程序）

      2017-11-30 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　本例使用 1602 為 5V 電壓驅動，帶背光，可顯示兩行，每行 16個字符，不能顯示漢字，內置含 128 個字符的 ASCII 字符集字庫，只有并行接口，無串行接口。

      　 寫操作時序

      　　分析時序圖可知操作 1602 液晶的流程如下：

      　　（1），通過 RS 確定是寫數據還是寫命令。寫命令包括使液晶的光標顯示/不顯示，光標閃爍/不閃爍，需/不需要移屏，在液晶什么位置顯示，等等。寫數據是指要顯示什么內容。

      　?。?）讀/寫控制端設置為寫模式。即低電平。

      　　（3）將數據或命令送達數據線上。

      　?。?）給 E 一個高脈沖將數據送入液晶控制器，完成寫操作。

      　　關于時序圖中的各個延時，大多數液晶基本都為納秒級，單片機操作最小單位為微妙級，因此在寫程序時可不做延時，為了液晶運行穩定。做簡短延時。

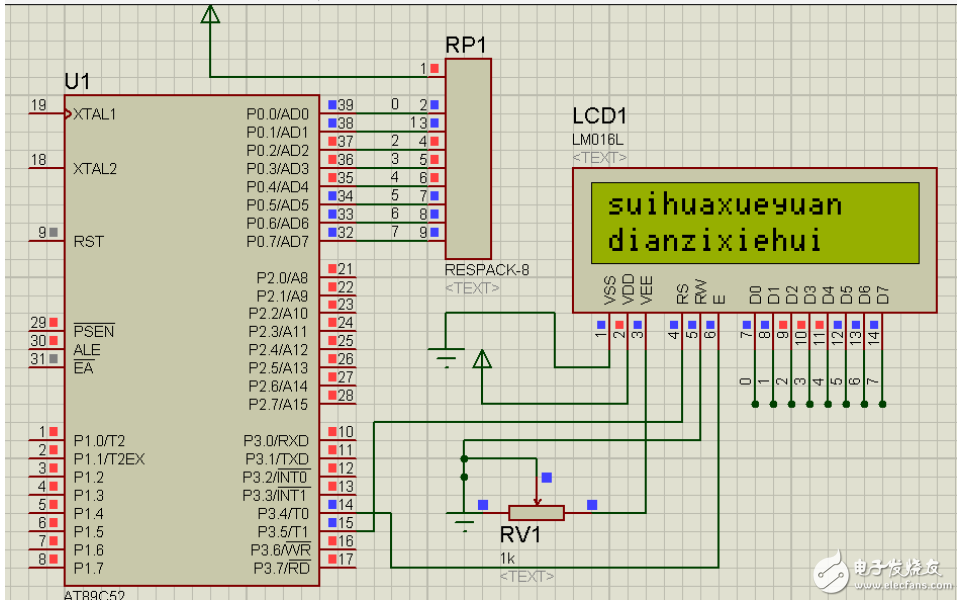

      　 仿真圖：

      1602液晶操作流程與應用（附proteus仿真+源程序）
      1602 1602液晶
