      紅外觸摸屏系統的組成及基于FPGA的高分辨率紅外觸摸屏的設計

      2017-11-30 | rar | 1.2 MB | 次下載 | 免費

      資料介紹

      　　紅外觸摸的主要缺點是分辨率低下和易受到光干擾，從而不能實現準確定位。為了提高紅外觸摸屏的分辨率，準確確定觸摸點的位置，通過對紅外發光管和紅外接收管在觸摸時的特性進行分析，得知在觸摸時，觸摸會對某個鄰域內的多個紅外接收管造成影響，同時其影響因子存在差異。通過對紅外接收管的模擬信號進行A/D轉換，使其成為數字信號。再用所得的數字信號來構造影響因子，通過信號處理理論和模糊控制理論來構造線性函數的方法來實現觸摸位置的確定。此外，還介紹了該紅外觸摸屏的硬件組成及其設計。通過對硬件平臺的實驗證明，在無強光干擾下，該紅外觸摸屏能夠達到的分辨率為0.5 mm。

      　 1 硬件設計

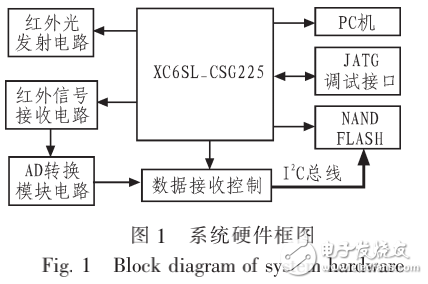

      　　對于一個紅外觸摸屏系統而言，主要是由紅外光發射電路，紅外信號接收電路和MCU控制部分組成。系統的控制芯片采用的是Xilinx公司的XC6SLX9 CSCJ225。硬件部分主要包括紅外光發射電路、紅外接收電路、模擬信號的轉換和數字信號的傳輸?shù)目刂频饶K。其系統硬件框圖如圖l所示。

      紅外觸摸屏系統的組成及基于FPGA的高分辨率紅外觸摸屏的設計

      FPGA 紅外觸摸屏
