STK682-010-E，原裝ON，封裝ZIP9，替代THB7128的，還在用THB7128的朋友建議看看資料并測試更換器件
?

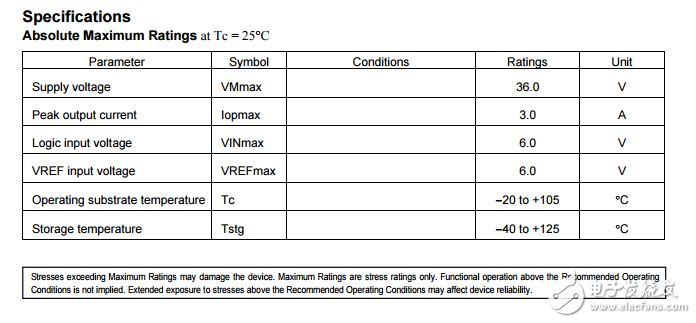

Overview The STK682-010-E is a hybrid IC for use as a Bipolar， 2-phase stepping motor driver with PWM current control. Function ? Output on-resistance （High side 0.3 ?， Low side 0.25 ?， Total 0.55 ? ; Ta = 25?C， IO = 2.5A） ? VMmax=36V（DC）， Iopmax=3.0A ? 2， 1-2， W1-2， 2W1-2， 4W1-2， 8W1-2， 16W1-2， 32W1-2 phase excitation are selectable ? With built-in automatic half current maintenance energizing function ? Over current protection circuit ? Thermal shutdown circuit ? Input pull down resistance ? With reset pin and enable pin
