一、 設計任務與要求
1. 搶答器同時供8名選手或8個代表隊比賽，分別用8個按鈕S0 ~ S7表示。
2. 設置一個系統清除和搶答控制開關S，該開關由主持人控制。
3. 搶答器具有鎖存與顯示功能。即選手按動按鈕，鎖存相應的編號，并在LED數碼管上顯示，同時揚聲器發出報警聲響提示。選手搶答實行優先鎖存，優先搶答選手的編號一直保持到主持人將系統清除為止。
4. 搶答器具有定時搶答功能，且一次搶答的時間由主持人設定（如30秒）。當主持人啟動"開始"鍵后，定時器進行減計時，同時揚聲器發出短暫的聲響，聲響持續的時間0.5秒左右。
5. 參賽選手在設定的時間內進行搶答，搶答有效，定時器停止工作，顯示器上顯示選手的編號和搶答的時間，并保持到主持人將系統清除為止。
6. 如果定時時間已到，無人搶答，本次搶答無效，系統報警并禁止搶答，定時顯示器上顯示00。

二、預習要求
1．復習編碼器、十進制加/減計數器的工作原理。
2．設計可預置時間的定時電路。
3．分析與設計時序控制電路。
4. 畫出定時搶答器的整機邏輯電路圖

三、設計原理與參考電路
1．數字搶答器總體方框圖

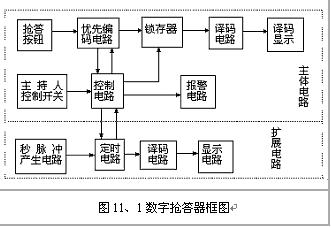

    如圖11、1所示為總體方框圖。其工作原理為：接通電源后，主持人將開關撥到"清除"狀態，搶答器處于禁止狀態，編號顯示器滅燈，定時器顯示設定時間；主持人將開關置?quot;開始"狀態，宣布"開始"搶答器工作。定時器倒計時，揚聲器給出聲響提示。選手在定時時間內搶答時，搶答器完成：優先判斷、編號鎖存、編號顯示、揚聲器提示。當一輪搶答之后，定時器停止、禁止二次搶答、定時器顯示剩余時間。如果再次搶答必須由主持人再次操作"清除"和"開始"狀態開關。
