      電子發燒友網>電子資料下載>模擬數字>可利用微處理器直接調節的降壓型穩壓電路

      可利用微處理器直接調節的降壓型穩壓電路

      2009-04-16 | rar | 333 | 次下載 | 5積分

      資料介紹

      多數電源需要提供固定的輸出，但在電機控制、熱電制冷等應用中，需要微處理器能夠

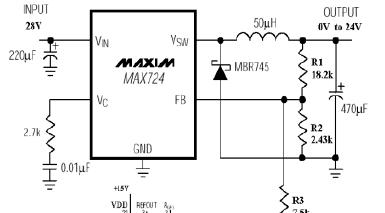

      控制電源輸出、產生一可調的輸出電壓。圖一所示電路，利用一個帶有內部電壓基準的12位D/A轉換器（IC2）調整降壓型穩壓器（IC1）的輸出，輸出電壓可調范圍為0至24V，輸出電流達5A。D/A轉換器的輸入編碼反比于電路輸出電壓，即十六進制的FFF對應于0V輸出；當D/A轉換器的輸入編碼為000 時，可得到24V 的輸出電壓。反饋電阻R1-R3 確定輸出電壓的可調級差，該電路中，可調電壓級差約為5.8mV。
