自行設計的純基本數字邏輯跑表
數 字 式 跑 表
一、設計任務與要求
設計一個以0.01s為基準計時信號的實用數字式跑表。
基本要求：
（1）跑表計時顯示范圍0~99min59.99s
（2）具有清零、啟動計時、暫停計時及繼續計時功能，操作按鍵（或開關） 不超過2個
（3）時鐘源誤差不超過0.01s
提高要求：
（4）顯示最大值可達23h59min59.99s，有整點、半點提醒功能
（5）有定時功能
（6）有倒計時功能
二、設計的總體概況
滿足的要求：
1.基本要求
①具有清零、啟動計時、暫停計時及繼續計時功能（清零、啟動計時、暫停計時及繼續計時按鍵為兩個）
②時鐘源誤差不超過0.01s（計算誤差約為0.00005s）
2.提高要求
③顯示最大值可達23h59min59.99s，有整點、半點提醒功能（LED燈的亮作為提醒，亮?xí)r為一分鐘）
④有定時功能（通關按鍵的置數實現）
⑤有倒計時功能（初始時間為23h50min50.00s，可調為23h59min59.99s）

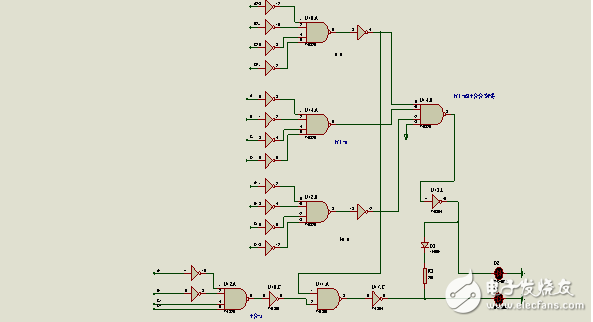

設計圖如下
