8路搶答器課程設計資料

簡易 8 路搶答器摘要： 8 路搶答器主要是基于 74 系列集成芯片組成電路各個部分，成本較低 ，且基本能夠使用于學校的一些活動中。 采用七段共陰極 LED數碼管顯示搶答序號和定時時間， 由 74LS48 數字顯示譯碼管顯示數碼管。該搶答器除具有基本的搶答功能外，還具有定時、計時功能。 主持人通過時間預設開關預設供搶答的時間，系統將完成自動倒計時。若在規定的時間內有人搶答，則計時將自動停止；若在規定的時間內無人搶答，則系統中的蜂鳴器將發響，提示主持人本輪搶答無效，實現報警功能。

關鍵詞： 八路 搶答器 定時 控制

工作原理電源接通后，主持人將開關撥到 “清零 ”狀態，搶答器處于禁止?fàn)顟B(tài)，編號顯示器滅燈，定時器顯示設定時間；主持人將開關置開始狀態，宣布 “開始 ”搶答器工作。定時器倒計時，揚聲器給出聲響提示。當定時時間到，卻沒有選手搶答時，系統報警，并封鎖輸入電路，禁止選手超時后搶答。選手在定時時間內搶答時，搶答器完成優先判斷、編號鎖存、編號顯示。當一輪搶答之后，定時器停止、禁止二次搶答、定時器顯示剩余時間。如果再次搶答必須由主持人再次操作 “清除 ”和 “開始 ” 狀態開關。 ［1］

硬件電路設計

1. 單元模塊設計

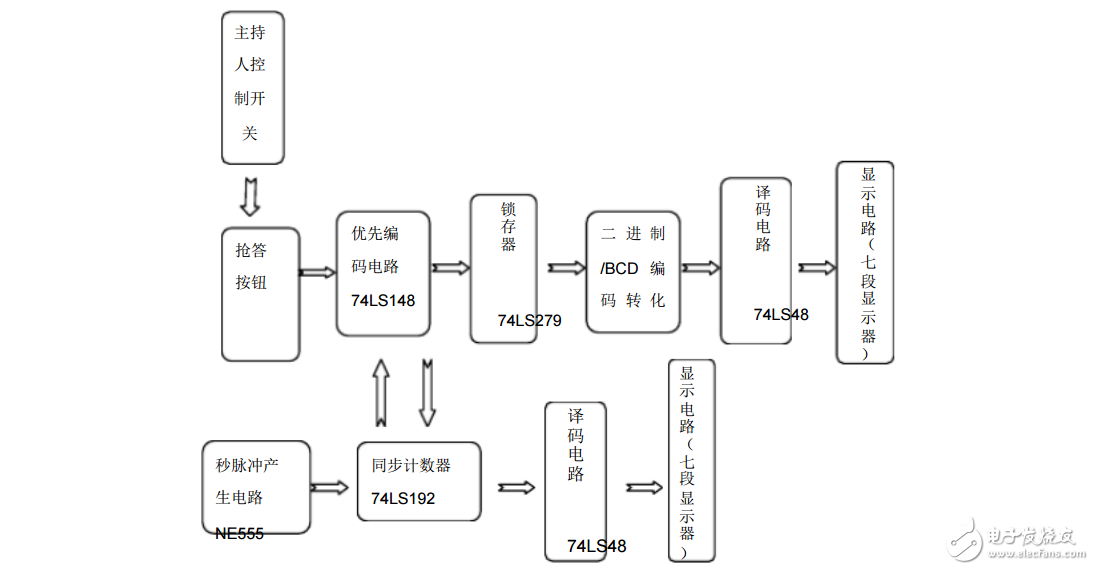

1.1 搶答器的總體框圖
