隨著電子技術的發展，在雷達、微波、通信等應用系統 中多頻率工作越來越普遍，對分隔頻率的要求也相應提高，需要使用大量的高性能濾波器。因此濾波器在微波及毫米波電路中有著廣泛的應用。在低頻段的應用中， 集總參數濾波器有著良好的表現，但是隨著頻率升高到微波頻段以上，集總參數元件（電容、電感）的Q值急劇下降，造成濾波器的插入損耗太大，這時就必須用分 布參數元件來代替集總參數元件，但是分布參數元件濾波器的尺寸一般較大，因此有必要減小微波毫米波電路濾波器的尺寸。

　　2000年香港城市大學薛泉教授提出了一種緊湊的微帶諧振器（CMRC），此后螺旋緊湊微帶諧振器（SCMRC）以及直線緊湊微帶諧振器（BCMRC）又相繼被提出。然而 SCMRC結構的阻帶范圍較小（5.2GHz-7.6GHz），BCMRC則由于在阻帶范圍內的衰減特性不理想通常需要幾個單元來實現較好的低通特性。針對這些問題，本文提出了一種新型CMRC寬帶低通濾波器， 在0-7GHz低通頻率范圍內其最大插入損耗為0.3dB，低于-10dB的阻帶頻率范圍為8.5GHz-22.1GHz， 低于-20dB阻帶頻率范圍為9GHz-20.8GHz，可見該濾波器在通帶內具有很低的插入損耗，并且在阻帶內具有良好的衰減特性。

　2、結構與等效電路

　　本文提出的新型CMRC平面結構如圖1所示，其LC等效電路模型如圖2所示。介質基板采用Taconic CER_10，其介電常數er=9.5，厚度為0.64mm。

　　圖1、CMRC的平面結構

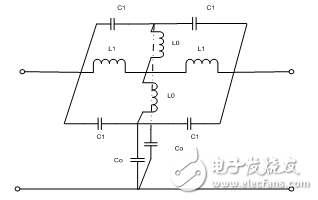

　　圖2、LC等效電路模型
