基于AD 9 8 5 0的頻率特性測試儀
　　【摘要］詳細介紹基于DDS技術的網絡頻率特性測試儀的原理，組成及其功能，包括產生掃頻信號的芯片AD9850和七階橢圓濾波器、基于^D8302的被測網絡增益相位檢測電路、基于旌密特觸發器和D觸發器的相位極性判斷電路，該儀器主要應用于對寬帶放大器，濾波器以及其它有源或無源線性網絡頻率特性的測試。用液晶顯示器顯示幅頻特性，相頻特性以及單點測試曲線。

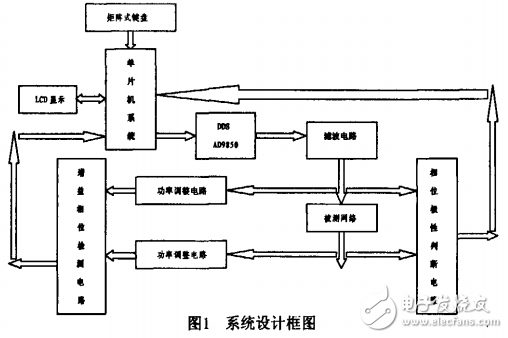

傳統模擬式掃頻儀不僅價格昂貴，體積龐大．電路設計復雜，而且只 能顯示幅頻特性曲線，不能得到相頻特性曲線，給使用者帶來諸多不便。 為此，設計了一種低頻段頻率特性測試儀，該測試儀可以實現對低頻段 lOHz—IMHz的掃頻，且與傳統掃頻儀相比，價格低廉，體積小，設計簡單， 使用方便。該系統采用數字直接頻率合成技術專用的集成電路AD9850產生 掃頻信號，以MSP430F1247單片機為控制核心，用液晶實現對被測網絡幅頻 特性和相頻特性的測量顯示。該掃頻儀的設計主要包括掃頻信號源、增益 相位檢測電路以及相位極性判斷電路毛部分，其中最重要的部分是對被測 網絡的增益相位檢測，電路設計采用，芯片AD8302。簡化了傳統的設計， 提高了可靠性和精度。模數轉換采用MSP430F1247片內12位的ADC，充分挖 掘了單片機的內部資源，節約了成本。系統整體設計如圖1所示。
