      函數信號發生器的組成及其設計與實現

      2017-12-10 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

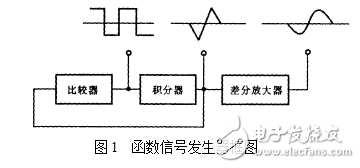

      　　函數信號發生器是是由基礎的非正弦信號發生電路和正弦波形發生電路組合而成。由運算放大器單路及分立元件構成，方波——三角波——正弦波函數信號發生器一般基本組成框圖如圖1所示。

      　　函數信號發生器的組成及其設計與實現

      　　1、方波—三角波—正弦波信號發生器電路有運算放大器及分立元件構成，其結構如圖1所示。他利用比較器產生方波輸出，方波通過積分產生三角波輸出， 三角波通過差分放大電路產生正弦波輸出。

      　　2、利用差分放大電路實現三角波—正弦波的變換

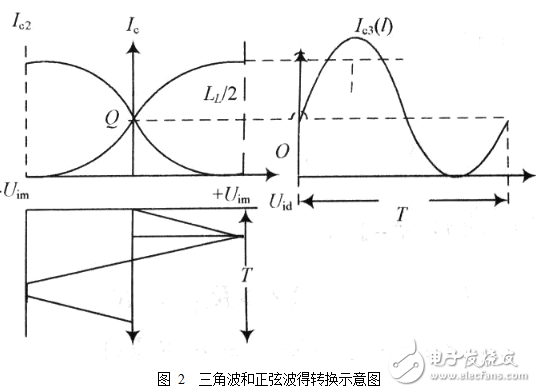

      　　波形變換原理是利用差分放大器傳輸特性曲線的非線性，波形變換過程如圖2所示

      　　函數信號發生器的組成及其設計與實現

      　　由圖2可以看出，傳輸特性曲線越對稱，線性區域越窄越好；三角波的幅度Uim應正好使晶體接近飽和區域或者截至區域。

      函數信號發生器
