發視頻資料介紹
QX9931 是一款基于原邊反饋技術的單級、高功率因數 AC-DC LED 恒流驅動芯片。只需要極少的外圍元件就可以精確的控制 LED電流，而不需要光耦以及次級的反饋電路QX9931工作于固定頻率模式，其電感電流工作于斷續模式，通過芯片內部精準的電感電流取樣電路，可以得到精準的輸出電流控制。
概述 QX9931 是一款基于原邊反饋技術的單級、高功率因數 AC-DC LED 恒流驅動芯片。只需要極少的外圍元件就可以精確的控制 LED 電流，而不需要光耦以及次級的反饋電路。 QX9931 工作于固定頻率模式，其電感電流工作于斷續模式，通過芯片內部精準的電感電流取樣電路，可以得到精準的輸出電流控制。 QX9931 系統工作于電壓模式控制，通過固定導通時間控制，可以得到高的功率因數。芯片內置 UVLO 功能，通過較大的滯回電壓可保證系統正常穩定工作。 QX9931 集成了完備的保護功能，包括逐周期限流保護、輸出過壓保護、輸出短路保護和過溫保護等，以確保 LED 電源可靠的工作。
特點? 高精度原邊反饋恒流控制? 支持功率因素校正? 極低的啟動電流和工作電流? 定頻斷續模式工作? 電壓模式控制? 外部可編程的 PWM 開關頻率? 逐周期限流保護? 內建系統 VCC 嵌位保護? 低電壓關閉功能? 柵級驅動輸出電壓箝位：17V ? 過載保護功能? 過溫保護功能
應用領域? AC-DC 隔離 LED 驅動等

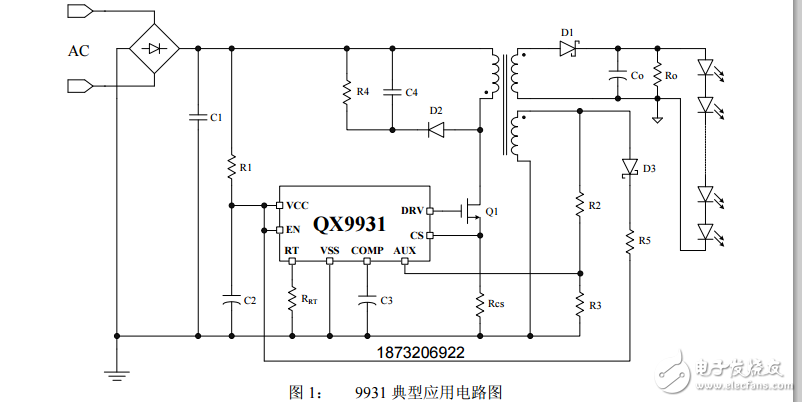

典型應用電路圖
PFC控制器
