      電子發燒友網>電子資料下載>電源技術>8255A芯片介紹(免費)

      8255A芯片介紹(免費)

      2014-05-06 | doc | 60KB | 次下載 | 免費

      資料介紹

      8255A芯片介紹(免費)

      8255A是一種可編程的I/O接口芯片，可以與MCS-51系統單片機以及外設直接相連，廣泛用作外部并行I/O擴展接口。

      1、 8255A的內部結構

      8255A內部由PA、PB、PC三個8位可編程雙向I/O口，A組控制器和B組控制器，數據緩沖器及讀寫控制邏輯四部分電路組成。

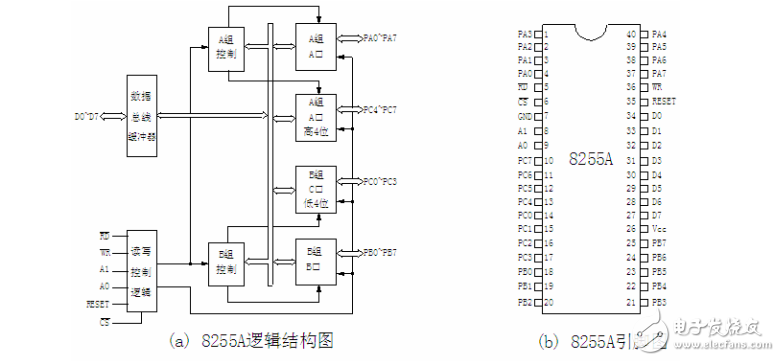

      8255A結構框圖和引腳圖

      8255A芯片介紹(免費)

      2、 8255A的引腳功能

      數據總線（8條）：D0~D7，用于傳送CPU和8255A間的數據、命令和狀態字。

      控制總線（6條）：

      RESET：復位線，高電平有效。

      /CS：片選線，低電平有效。

      /RD、/WR：/RD為讀命令線，/WR為寫命令線，皆為低電平有效。

      A0、A1：地址輸入線：用于選中PA、PB、PC口和控制寄存器中哪一個工作。

      并行I/O總線（24條） ：用于和外設相連，共分三組

      8255A
