穩壓電源（stabilized voltage supply）是能為負載提供穩定的交流電或直流電的電子裝置，包括交流穩壓電源和直流穩壓電源兩大類。

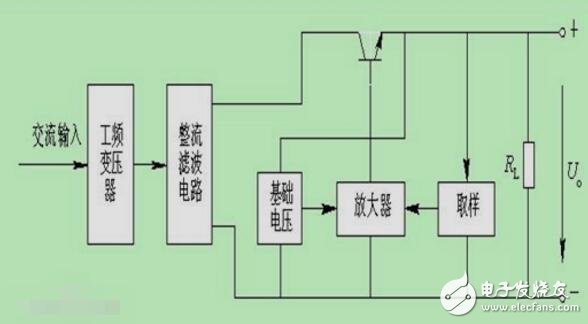

　　工頻交流電源經過變壓器降壓、 整流、濾波后成為一穩定的直流電。圖中其余部分是起電壓調節，實現穩壓作穩壓電源工作原理圖用的控制部分。電源接上負載后，通過采樣電路獲得輸出電壓，將此輸出電壓和基準電壓進行比較。如果輸出電壓小于基準電壓，則將誤差值經過放大電路放大后送入調節器的輸入端，通過調節器調節使輸出電壓增加，直到和基準值相等；如果輸出電壓大于基準電壓，則通過調節器使輸出減小。穩壓器電路由=l2V電源電路、電壓檢測控制電路、過電壓保護組成，如圖5-51所示l2V電源電路由調壓變壓器T的W4、W5繞組和整流二極管VDl-VD4、濾波電容器Cl、C2組成。電壓檢測控制電路由電阻器R-R7、電位器RPl、Rm、穩壓二極管VS、電容器C3、C4和運算放大器集成電路IC（Nl-N3）組成。過電壓保護電路由IC內部的N3、晶體管V3、電阻器Rl2和繼電器K組成。自動調壓電路由電阻器R8-Rll、晶體管Vl、V2、直流電動機M、滑動觸頭和T的Wl-W3繞組組成。將交流穩壓器的輸大端與市電相接后，在T的W4、W5繞組上產生了感應電壓。該電壓經VDl-VD4整流及Cl、C2濾波后，為IC和Vl、V2等提供 士l2V不穩定工作電壓。+l2V電壓還有其他作用。經Rl-R3分壓、VS穩壓后，分別為Nl-N3的反相輸入端提供基準電壓;為過電壓保護電路申的K和V3提供工作電源;經R4、RP2、R6分壓后，為Nl和N2的正相輸入端提供檢測電壓;經R7、RPl、R5分壓后，為N3的正相輸入端提供檢測電壓。Nl-N3將正相輸大端的檢測電壓與反相輸大端的基準電壓進行比較，用產生的誤差電壓去控制自動調壓電路。當市電電壓正常時，Nl和N2的輸出端電壓為OV，Vl和V2均處于截止狀態，電動機M不工作。當市電電壓偏低時，Nl和N2輸出低電平，使V2導通，Vl截止，M逆時針旋轉，通過滑壁臂驅動滑動觸頭移動，與T相應的電壓抽頭接觸 （T的Wl、W2繞組共設置了21個電壓抽頭，每一檔的電壓調節范圍為5V），通過T的W2繞組來提升輸出電壓。當輸出交流電壓升至220V時，V2截止，M停轉。當市電電壓偏高時，Nl和N2均輸出高電平，使Vl導通，V2截止，M順時針旋轉，通過滑臂驅動滑動觸頭移動，與T相應的電壓抽頭接觸，通過T的Wl繞組來降低輸出電壓。當輸出交流電壓降至220V時，Vl截止，M停轉。當市電電壓偏高超過260V時，N3因正相輸入端電壓高于反相輸入端電壓而輸出低電平，使V3截止，，K釋放，其常閉觸頭接通交流電壓的輸出回路。當市電電壓為160-260V時，N3因正相輸入端電壓低于反相輸入端電壓而輸出高電平，使V3導通，K吸合，其常閉觸頭斷開，從而保證負載（用電器）不會因過電壓而損壞。
